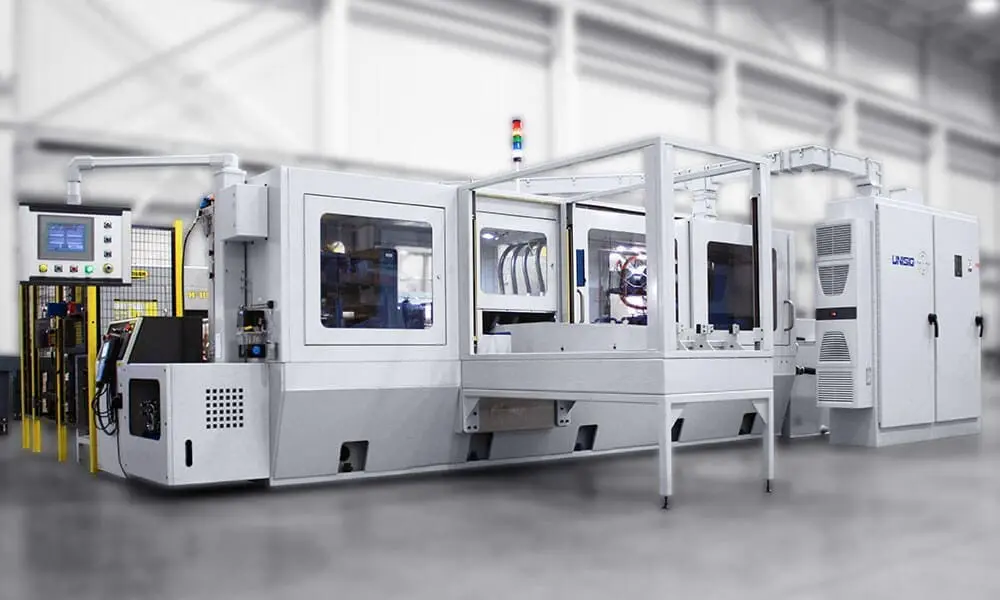

Die Tiefbohrmaschinen der UNI-Serie werden für anspruchsvolle Großserien oder für höchste Genauigkeiten eingesetzt. Der modulare Aufbau ermöglicht hierbei größtmögliche Flexibilität unter Einsatz von Standardkomponenten. Kundenspezifische Anpassungen sowie komplette Sonderlösungen sind bei dieser Baureihe üblich und der Focus der Entwicklung liegt stets auf höchster Verfügbarkeit. UNISIGs Erfahrung mit Automation und Werkzeugen bietet das ideale Gesamtsystem mit kompletter Dokumentation und Support.

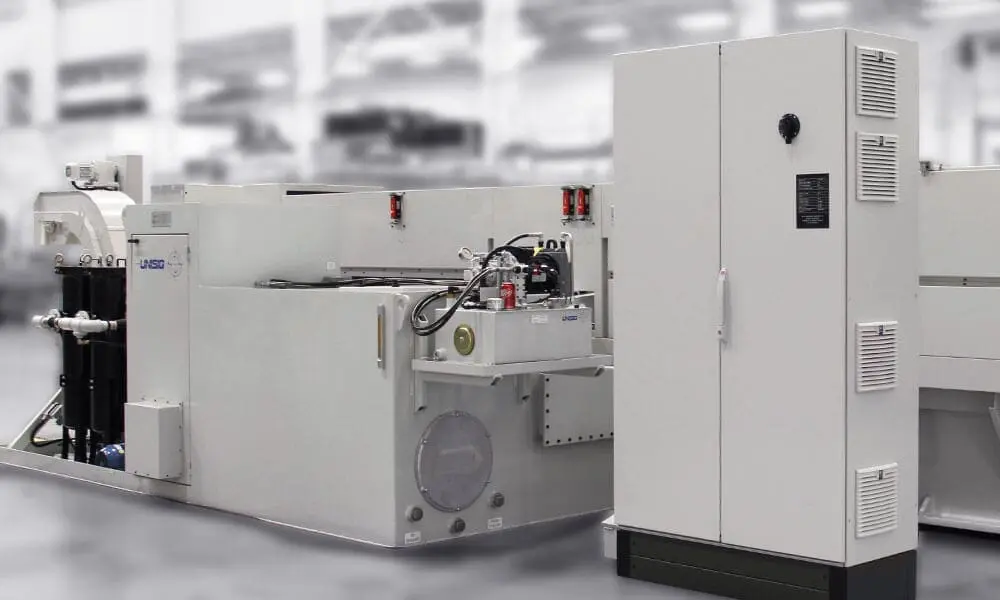

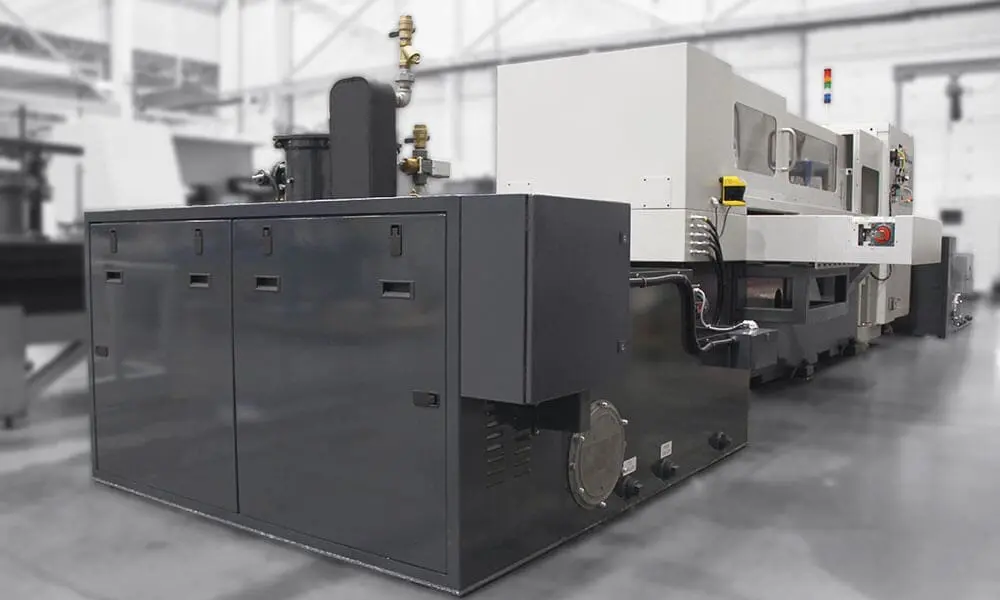

Die Maschinen der UNI-Baureihe verfügen über eine beeindruckende Bandbreite an Fertigungsmöglichkeiten, einschließlich Optionen für ELB-Bohren, BTA-Bohren oder eine Kombination, und integrieren oft Automation wie Taktbänder und Robotertechnik für eine optimale Produktion. Die UNI-Maschinen bieten damit eine unglaubliche Vielseitigkeit und arbeiten als Teil eines Gesamtsystems mit Werkzeugen, Automatisierung, Kühlmittelsystemen und UNISIG-Prozessentwicklung und -Schulung für langfristigen Erfolg.
| Beschreibung | UNI-6 | UNI-12 | UNI-20 | UNI-25 | UNI-38 | UNI-50 |
|---|---|---|---|---|---|---|
| Werkzeugtyp | ELB | ELB | ELB | ELB, BTA-Option | ELB, BTA-Option | BTA, ELB-Option |
| Spindelanzahl | 1 bis 4 | 1 bis 4 | 1 bis 4 | 1 bis 4 | 1 bis 4 | 1,2 |
| Bohrdurchmesser max. | 6 mm | 12 mm | 20 mm | 25 mm | 38 mm | 50 mm |
| Aufbohrdurchmesser max. | 65 mm | |||||
| Bohrtiefen | 150 mm
250 mm 500 mm |
500 mm
750mm 1.000 mm |
500 mm
750mm 1.000 mm |
750 mm
1.000 mm 1.500 mm |
1.000 mm
1.500 mm 2.000 mm |
1.000 mm
1.500 mm 2.000 mm 3.000 mm |
| Beschreibung | UNI-6 | UNI-12 | UNI-20 | UNI-25 | UNI-38 | UNI-50 |
|---|---|---|---|---|---|---|
| Werkzeugtyp | ELB | ELB | ELB | ELB, BTA-Option | ELB, BTA-Option | BTA, ELB-Option |
| Spindelanzahl | 1 bis 4 | 1 bis 4 | 1 bis 4 | 1 bis 4 | 1 bis 4 | 1,2 |
| Bohrdurchmesser max. | 0,25 in | 0,50 in | 0,80 in | 1.00 in | 1,50 in | 2.00 in |
| Aufbohrdurchmesser max. | 2,50 in | |||||
| Bohrtiefen | 6,0 in
10.0 in 20.0 in |
20.0 in
30.o in 40,0 in |
20.0 in
30,0 in 40,0 in |
30.0
40.0 60,0 in |
40.0
60.0 80,0 in |
40,0 in
60,0 in 80,0 in 120,0 in |
UNI-Maschinenbeispiele

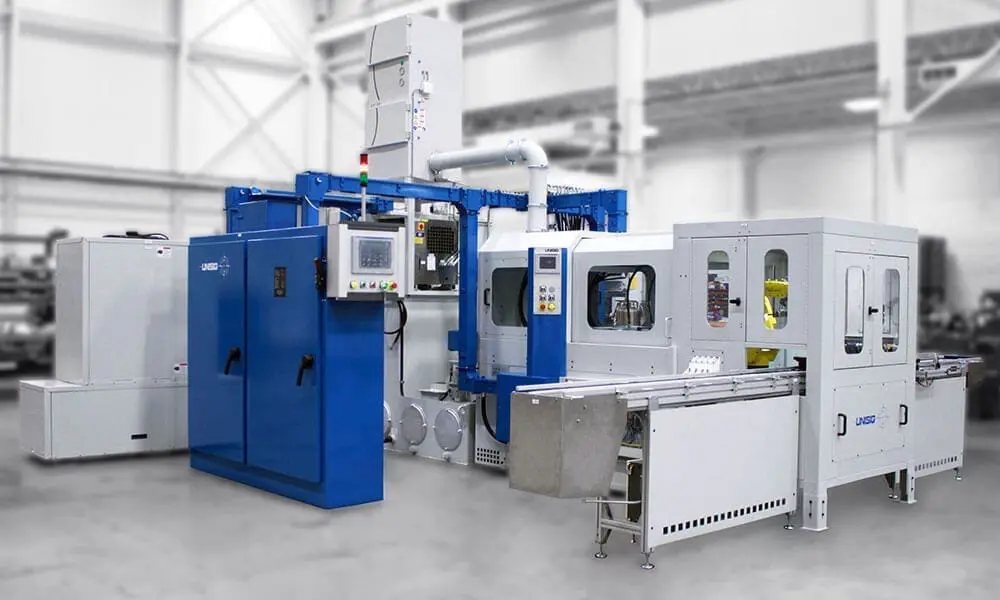

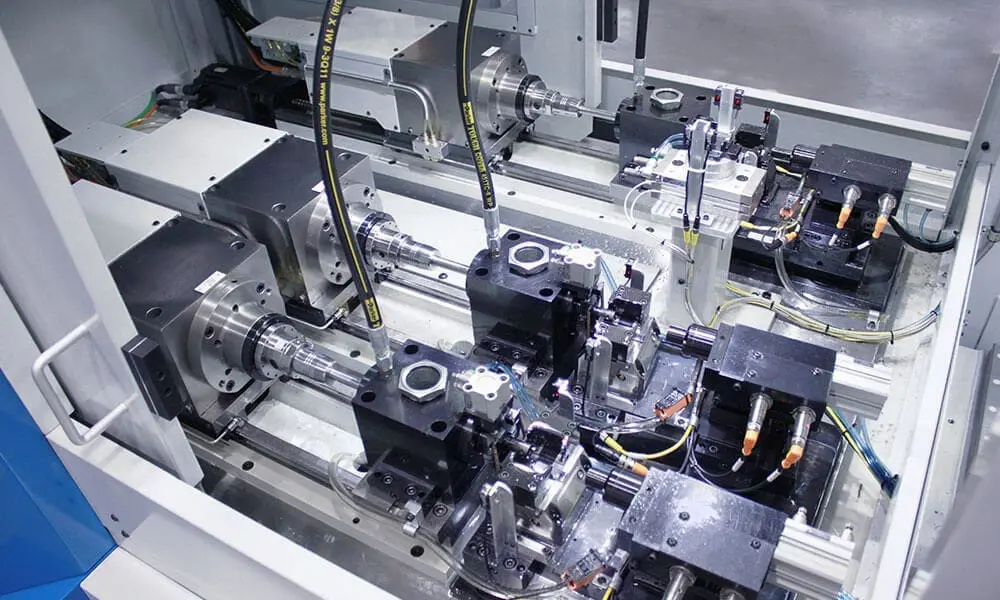

UNI-6-150-4i
Dieses UNI-Maschine führt hochpräzise ELB-Bohrungen in kleinen Werkstücken mit mehreren exzentrischen Bohrungen unter Winkeln von 0,7 mm bis 6 mm [0,03-0,25 in] Durchmesser, und bis zu 150 mm [6,00 in] Bohrtiefe durch.
Merkmale:
- Integrierte Motorspindeln für Hochgeschwindigkeitsbohrungen
- Unabhängige Bohrmodule für sequentiellen oder simultanen Betrieb

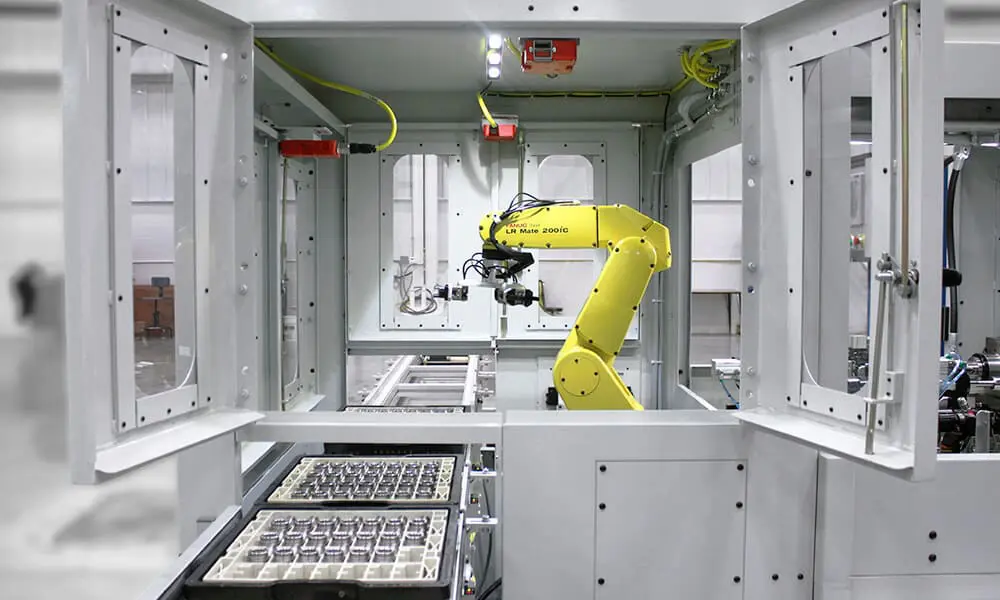

- Behälterfördersystem und Roboter für Transfer unregelmäßig geformter Werkstücke
- Sehr hohe dimensionale Genauigkeit bei schwer einzubringenden Bohrungen
- Außergewöhnliche Prozesssicherheit für kritische Tiefbohrungen kleinster Durchmesser
| UNI-6-150-4i Technische Daten | |
|---|---|
| Spindelanzahl | 4 |
| Bohrdurchmesser min. | 0,03 in |
| Bohrdurchmesser max. | 0,24 in |
| Bohrtiefe hier | 6,0 in |
| Bohrtiefen verfügbar | 6,0 in |
| 10.0 in | |
| 20.0 in | |
| Werkzeugspindelleistung (480v) | 2 PS |
| Werkzeugspindeldrehzahl | 20.000 U/min |
| UNI-6-150-4i Technische Daten | |
|---|---|
| Spindelanzahl | 4 |
| Bohrdurchmesser min. | 0,70 mm |
| Bohrdurchmesser max. | 6,00 mm |
| Bohrtiefe hier | 150 mm |
| Bohrtiefen verfügbar | 150 mm |
| 250 mm | |
| 500 mm | |
| Werkzeugspindelleistung (400v) | 1,5 kW |
| Werkzeugspindeldrehzahl | 20.000 U/min |

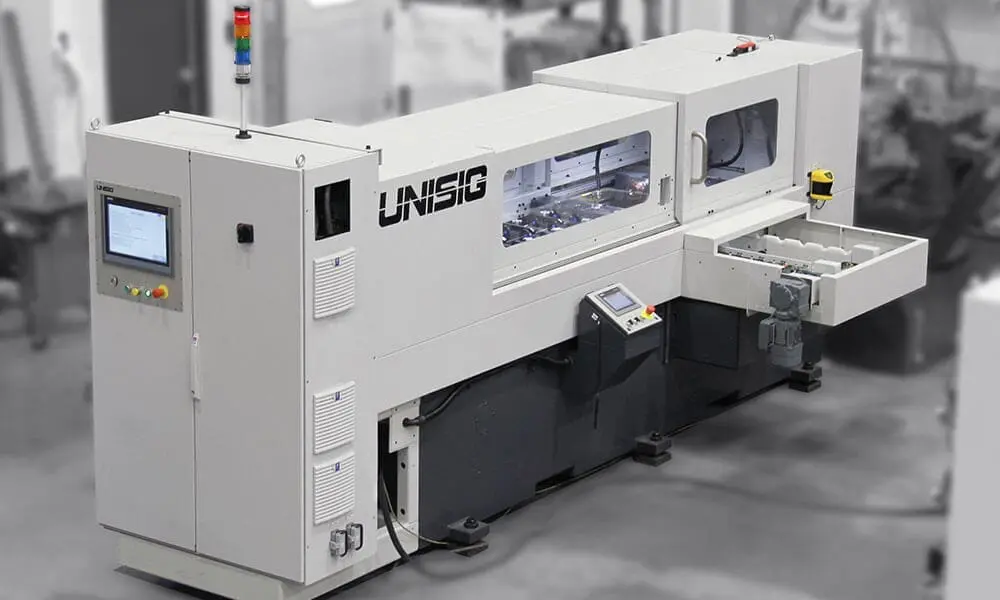

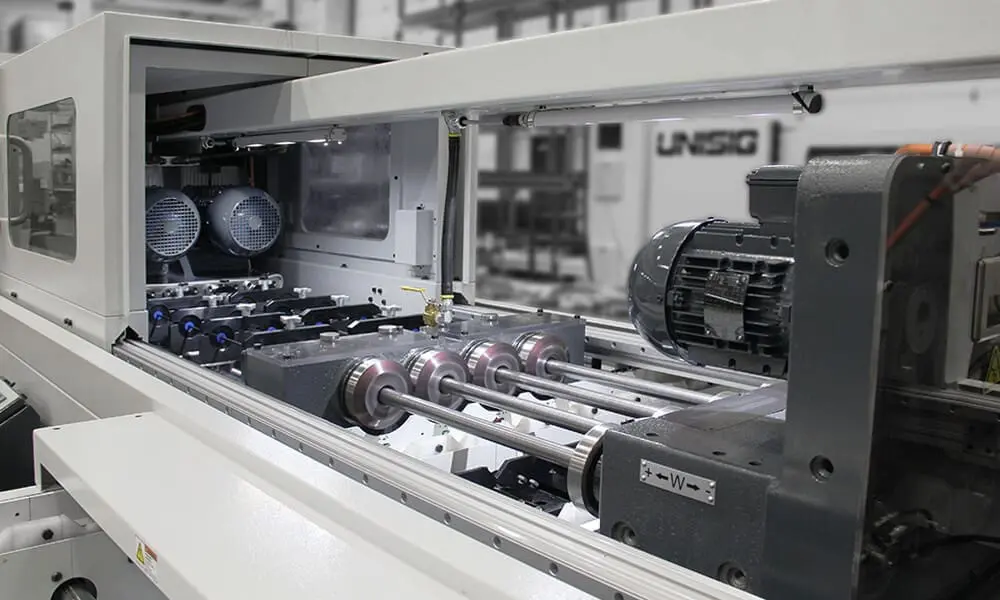

UNI-12-4-750-CR
Die UNI-Maschine in diesem Beispiel führt UNI Maschine führt ELB-Bohrungen von Wellen mit sehr geraden Bohrungen von 3 bis 12 mm [0.12 bis 0.50 in] Durchmesser, bis zu 750 mm [30 .0 in] Tiefe durch.
Funktionen:
- Gegenlauf für minimierten Mittenverlauf und hohe Konzentrizität
- Programmierbare Werkstückspindelposition und Spannkraft
- Automatisches Ladesystem, einstellbar für Werkstücklänge und -durchmesser
- Kompakte Bauweise für Einsatz in einer CNC-Bearbeitungszelle oder Fertigungsstraße
| UNI-12-4-750-CR Technische Daten | |
|---|---|
| Spindelanzahl | 4 |
| Bohrdurchmesser min. | 0,12 in |
| Bohrdurchmesser max. | 0,50 in |
| Bohrtiefe hier | 30,0 in |
| Bohrtiefen verfügbar | 20.0 in |
| 30,0 in | |
| 40,0 in | |
| Werkzeugspindelleistung (480v) | 3 PS |
| Werkzeugspindeldrehzahl | 12.000 U/min |
| Arbeitsspindelleistung (480v) | 1 PS |
| Arbeitsspindelgeschwindigkeit | 2.000 U/min |
| UNI-12-4-750-CR Technische Daten | |
|---|---|
| Spindelanzahl | 4 |
| Bohrdurchmesser min. | 3,00 mm |
| Bohrdurchmesser max. | 12,0 mm |
| Bohrtiefe hier | 750 mm |
| Bohrtiefen verfügbar | 500 mm |
| 750 mm | |
| 1.000 mm | |
| Werkzeugspindelleistung (400v) | 2,2 kW |
| Werkzeugspindeldrehzahl | 12.000 U/min |
| Arbeitsspindelleistung (480v) | 0,8 kW |
| Arbeitsspindelgeschwindigkeit | 2.000 U/min |

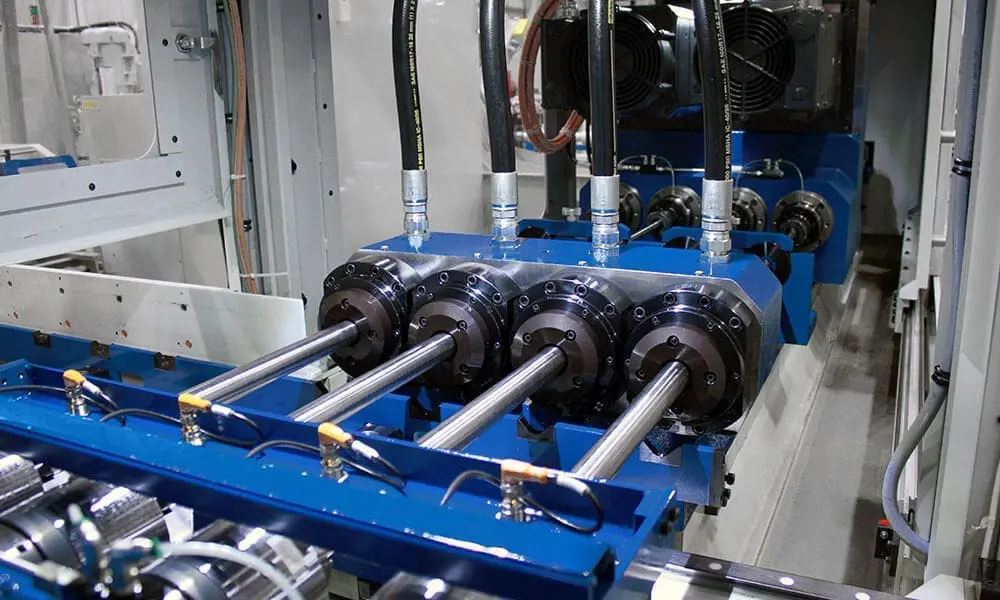

UNI-25BTA-4-750-CR
Diese UNI-Maschine ist ein Beispiel für eine 4-spindlige Hochleistungs-Tiefbohrmaschine für Großserien mit dem BTA Tiefbohrverfahren für Bohrungen von 12 mm bis 25 mm [0.47 to 1.00 in] Durchmesser, bis zu 750 mm [30.0 in] tief.
Funktionen:
- Extrem hohe Vorschubraten mit BTA-Werkzeugen

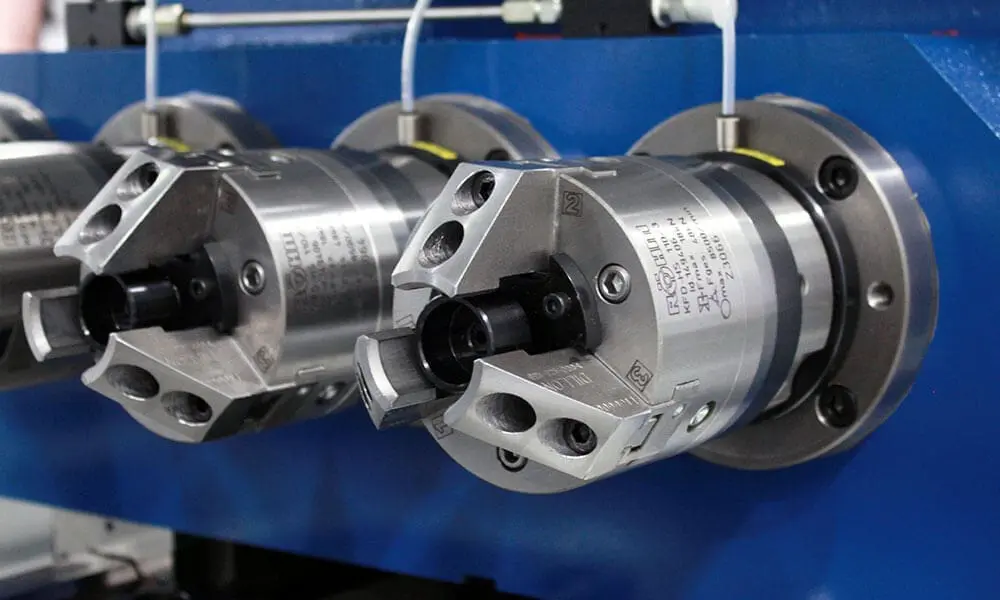

- Hydraulische Spannfutter für erhöhtes Drehmoment mit Hochleistungswerkzeugen
- Servoangetriebenenes Ladeban mit automatischer Werkstückdurchmessereinstellung
- Integriert in Fertigungszelle, Roboter-Vorbereitung
| UNI-25BTA-4-750-CR Technische Daten | |
|---|---|
| Spindelanzahl | 4 |
| Bohrdurchmesser min. | 0,47 in |
| Bohrdurchmesser max. | 1.00 in |
| Bohrtiefe hier | 30,0 in |
| Bohrtiefen verfügbar | 30,0 in |
| 40,0 in | |
| 60,0 in | |
| Werkzeugspindelleistung (480v) | 19 PS |
| Werkzeugspindeldrehzahl | 3.000 U/min |
| Werkstückspindelleistung (480v) | 5 PS |
| Werkstückspindeldrehzahl | 500 U/min |
| UNI-25BTA-4-750-CR Technische Daten | |
|---|---|
| Spindelanzahl | 4 |
| Bohrdurchmesser min. | 12,0 mm |
| Bohrdurchmesser max. | 25,0 mm |
| Bohrtiefe hier | 750 mm |
| Bohrtiefen verfügbar | 750 mm |
| 1.000 mm | |
| 1.500 mm | |
| Werkzeugspindelleistung | 15 kW |
| Werkzeugspindeldrehzahl | 3.000 U/min |
| Werkstückspindelleistung | 3,7 kW |
| Werkstückspindeldrehzahl | 500 U/min |

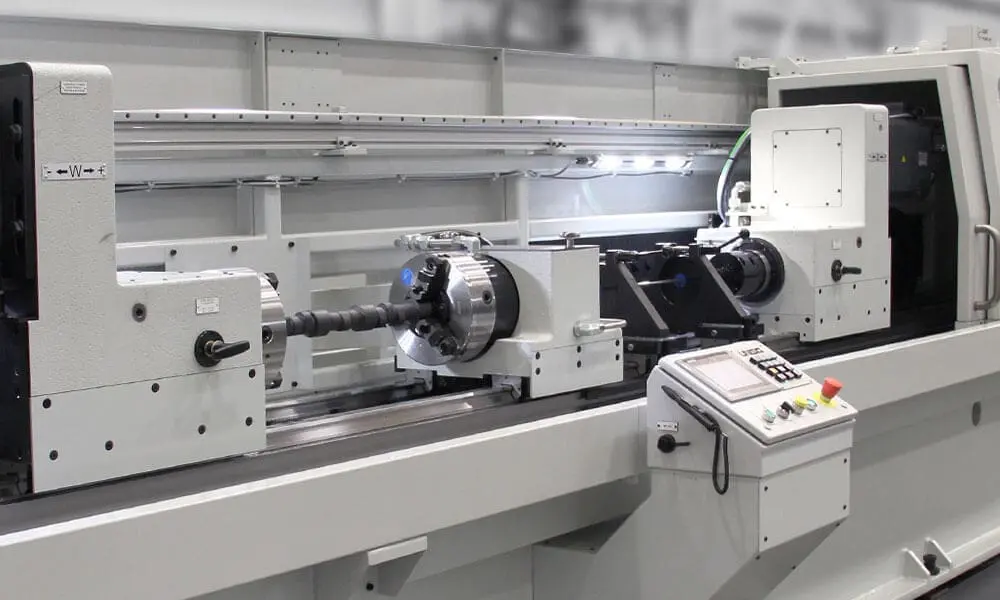

UNI-50BTA-1500-CR
Diese beispielhafte UNI Maschine ist eine vielseitige, hochpräzise Tiefbohrmaschine für Zentrumsbohrungen bis 65 mm [2.6 in] Durchmesser und 1.500 mm [59 in] Tiefe, in die härtesten Materialien mit ELB- und BTA-Werkzeugen.
Funktionen:
- Sehr schnelle Umrüstung von BTA- zu ELB-Werkzeugen
- Gegenlauf für minimierten Mittenverlauf und hohe Konzentrizität
- Hochpräzise, spielfreie Spindeln für Bodenformung
- Vorgespannte Kugelgewindetriebe für präzise Bohrtiefenkontrolle
- Prozessüberwachung und grafische Darstellung kritischer Informationen
- Automatische Prozessunterbrechung für unbeaufsichtigten Betrieb
| UNI-50BTA-1500-CR Technische Daten | |
|---|---|
| Werkzeugsystem | ELB und BTA |
| Bohrdurchmesser min. | 0,31 in |
| Bohrdurchmesser mas. | 1,97 in |
| Aufbohrdurchmesser max. | 2.56 in |
| Bohrtiefe hier | 59,0 in |
| Bohrtiefen verfügbar | 40,0 in |
| 60,0 in | |
| 80,0 in | |
| 120,0 in | |
| Werkzeugspindelleistung (480v) | 38 PS |
| Werkzeugspindeldrehzahl | 3.000 U/min |
| Werkstückspindelleistung (480v) | 27 PS |
| Werkstückspindelgeschwindigkeit | 1.000 U/min |
| UNI-25BTA-4-750-CR Technische Daten | |
|---|---|
| Werkzeugsystem | ELB und BTA |
| Bohrdurchmesser min. | 8,00 mm |
| Bohrdurchmesser max. | 50,0 mm |
| Aufbohdurchmesser max. | 65,0 mm |
| Bohrtiefe hier | 1.500 mm |
| Bohrtiefen verfügbar | 1.000 mm |
| 1.500 mm | |
| 2.000 mm | |
| 3.000 mm | |
| Werkzeugspindelleistung | 28 kw |
| Werkzeugspindeldrehzahl | 3.000 U/min |
| Werkstückspindelleistung | 20 kW |
| Werkstückspindelgeschwindigkeit | 1.000 U/min |
