UNISIG fertigt unvergleichliche Produktionsanlagen für Gewehrläufe

Vor UNISIG war eine vollautomatische Laufproduktion nur für die größten Waffenhersteller darstellbar. UNISIG macht dies jetzt für alle möglich, von kleinen über mittlere bis hin zu sehr großen Herstellern, durch die
Entwicklung von skalierbaren Lauf-Produktionszellen die auf Produktivität und Zuverlässigkeit ausgelegt sind.

UNÜBERTROFFENE BRANCHENERFAHRUNG
Unsere 40-jährige Erfahrung im Bau von Großserien-Tiefbohr- und Bearbeitungs-
systemen ist in der Branche unübertroffen.
Mit diesem Alleinstellungsmerkmal ist UNISIG führend in der Herstellung
von Schusswaffen und Automatisierung.

EINLIPPENBOHREN
REIBEN
DRALLZIEHEN

UNISIG Lösungen für die Schusswaffenindustrie

Einzigartige Qualität durch moderne Technologie.
Wir bieten individuelle Maschinen für das Tiefbohren, Reiben und Drallziehen, mit denen Gewehr- und Pistolenläufe von unübertroffenerer Präzision mit der von moderner Fertigungstechnik erwarteten Zuverlässigkeit hergestellt werden.

Moderne Lauffertigung.
UNISIG-Maschinen sind für die Produktion großer Stückzahlen konzipiert und gefertigt, sie maximieren das Potential vorhandener Werkzeuge. Automatisierung sorgt für höhere Effizienz und eine ideale moderne Umgebung für die produktive und kostengünstige Herstellung von Laufrohlingen.

Vielseitige und zuverlässige Vollautomatisierung.
Vollautomatische Laufproduktion war bisher nur den größten Waffenherstellern vorbehalten. UNISIG hat standardisierte Lauffertigungszellen entwickelt, die zuverlässige, skalierbare Lösungen für kleine, mittlere bis sehr große Hersteller bieten.

Das komplette Paket an Produktivität.
UNISIG bietet mehr als nur Maschinen. Unsere Schulungen, Prozessentwicklung und langfristige Unterstützung ermöglichen Erstanwendern ab der Installation produktiv zu sein.

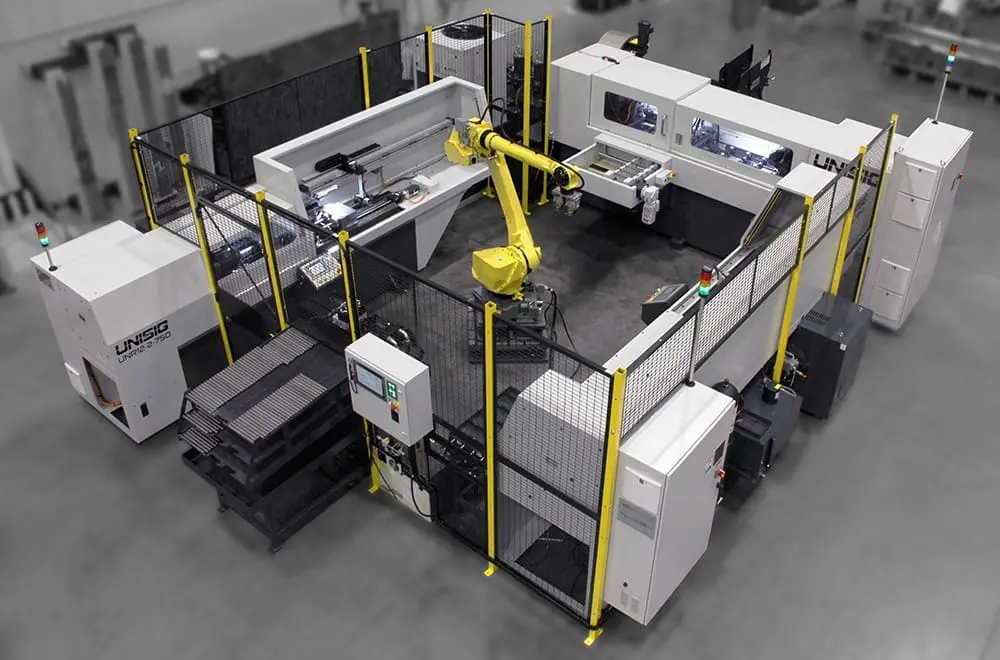

Vollautomatische Lauffertigungszellen

R-Cell 2-2-1 Vollautomatisch
Kontinuierliche Produktion, automatisches Drallziehen
UNE 2-spindlige Tiefbohrmaschine
UNR 2-spindlige Reibmaschine

R-2A Drallziehmaschine
6-Achs-Roboter
UNISIG Zell-Controller

R-Cell 4-2-2 Vollautomatisch
Kontinuierliche Produktion, Großserien
UNI 4-spindlige Tiefbohrmaschine
UNR 2-spindlige Reibmaschine

R-2A 2-spindlige Drallziehmaschine
6-Achs-Roboter
UNISIG Zell-Controller

  • Automatische Fertigungszellen systematisiert um mit Anforderungen zu wachsen
  • Produktion kann gesteigert werden ohne den Aufwand für Bediener zu erhöhen
  • Massenladesystem um die Tiefbohren kontinuierlich mit Stangenmaterial zu versorgen
  • Roboter bedient Tiefbohr-, Reib- und Drallziehmaschine ohne zusätzlichen Platzbedarf
  • Fertige Läufe können vom Bediener aus dem Ausgabemagazin entnommen werden
  • Unbeaufsichtigter Betrieb ist möglich



Kontaktieren Sie uns um Ihre Anforderungen an die Laufproduktion zu besprechen.

Halbautomatische Lauffertigungszellen

R-Cell 2-2-1 Halbautomatisch
Kontinuierliche Produktion, manuelles Drallziehen
UNE 2-spindlige Tiefbohrmaschine
UNR 2-spindlige Rebmaschine

R-2A Drallziehmaschine
6-Achs-Roboter
UNISIG Zell-Controller

  • In jede Maschine integrierte Automation konstruiert für Ihre Anforderungen
  • Design unterstützt Präzisionsbearbeitung, Werkzeugüberwachung und Zuverlässigkeit
  • Robotertransfers der Rohlinge vom Magazin durch Tiefbohr- und Reibprozess
  • Bediener fertigt Drall in Chargen, belädt und entlädt die Zelle und verwaltet Werkzeuge



Kontaktieren Sie uns um Ihre Anforderungen an die Lauffertigung zu besprechen.

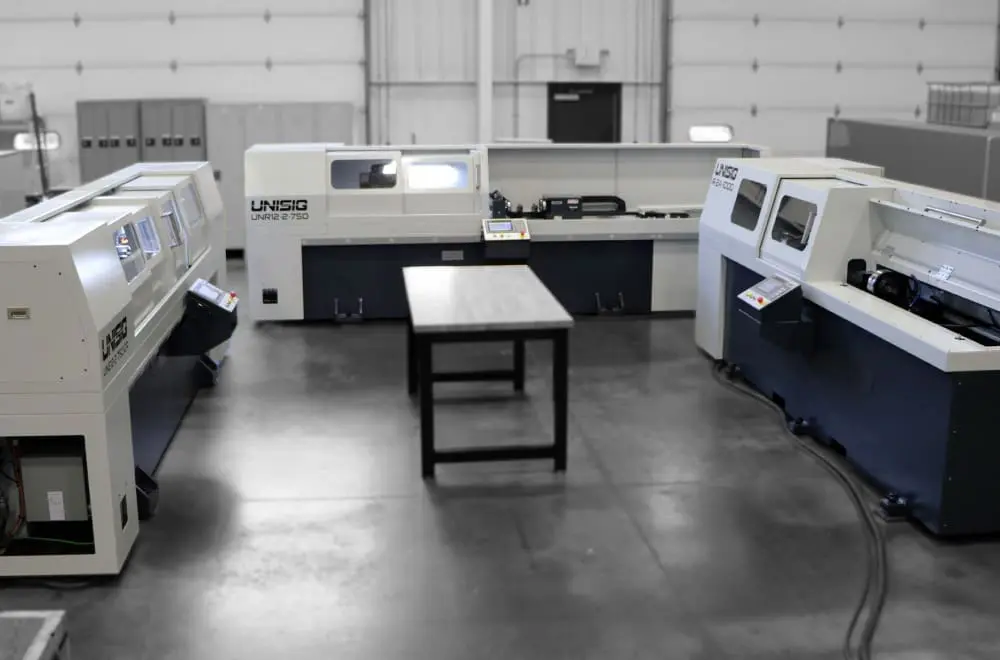

Manuelle Lauffertigungszellen

R-Cell 2-1
Manuelle Beladung, chargenweise Produktion
UNR 2-spindlige Reibmaschine mit optionaler ELB-Tiefbohrumrüstung
R-2A Drallziehmaschine

R-Cell 2-2-1
Manuelle Beladung, kontinuierliche Produktion
UNE 2-spindlige Tiefbohrmaschine
UNR 2-spindlige Reibmaschine
R-2A Drallziehmaschine

  • Mehrere Maschinen in Zellkonfiguration von einem oder mehreren Bedienern betreut
  • Einfache Konfiguration eines hochzuverlässigen Produktionsprozesses
  • Priorisiert kurze Umrüstzeiten und minimierte Aufstellfläche
  • Konfiguration erlaubt zukünftiges Wachstumspotential



Kontaktieren Sie uns um Ihre Anforderungen an die Laufproduktion zu besprechen.

Prozesszusammenarbeit

UNISIG wird vom Projektstart bis zur Teileproduktion mit Ihnen zusammenarbeiten, um Ihre perfekte Lauffertigung aufzubauen.

Unsere Anwendungstechniker stehen Ihnen während des gesamten Entwicklungszyklus zur Seite, um sicherzustellen, dass das exakte Ergebnis für den Tag eins nach der Installation gewährleistet ist.

UNISIG bietet Starthilfe für Kunden die neu in die Lauffertigung einsteigen, durch Dienstleistungen wir Anwendungsentwicklung, Werkzeug-Erstauswahl, Testbearbeitung für Kundenwerkstücke und Schulungen zu bewährten
Verfahren für hohe Produktivität.

Diese Dienstleistungen werden mit den Maschinen angeboten und können neben Werksschulungen auch Inbetriebnahmeunterstützung und Schulungen vor Ort umfassen.

ELB-Tiefbohrmaschinen

Mit dem Tiefbohrverfahren können extrem gerade Bohrungen in Stangenmaterial eingebracht werden.

UNE12 SERIE & UNE20 SERIE | 2-spindlig

  • Gegenlauf von Werkzeug und Werkstück für extreme Rundlaufgenauigkeit
  • Servo-positionierte Werkstückspindel zur präzisen Längeneinstellung und Spannkraft
  • Programmierbares Kühlmittelsystem liefert optimale Kühlmittelmenge an Bohrerspitze
  • Maschinenbett mit sehr hoher Genauigkeit, allseitig bearbeitet in einer Aufspannung


UNI12 SERIE & UNI20 SERIE | 4-spindlig

  • Gegenlauf für minimierten Mittenverlauf und hohe Konzentrizität
  • Programmierbare Werkstückspindelposition und Spannkraft
  • Automatisches Beladesystem, einstellbar für Werkstücklänge und -durchmesser
  • Kompakte Bauweise zur Installation in CNC Bearbeitungszelle oder Bohrsystem



UNE Serie ELB-Tiefbohrmaschinen | UNI Serie ELB-Tiefbohrmaschinen

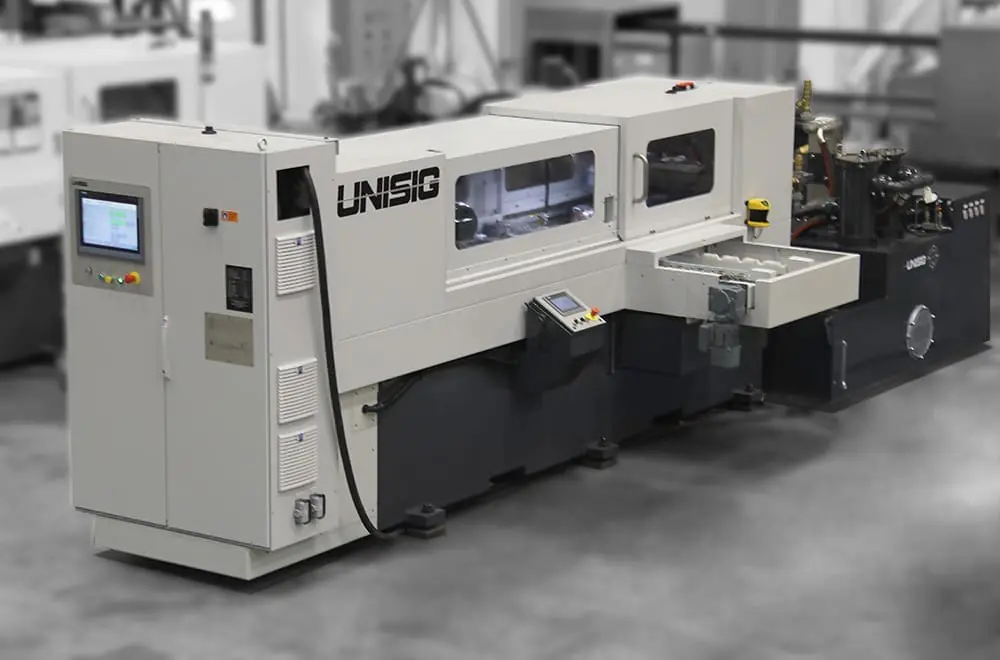

Reibmaschinen

Nach dem Einlippenbohren folgt ein Reibwerkzeug der extrem geraden Bohrung und erzielt ideale Oberflächengüte und Durchmessertoleranzen.

UNR12 SERIE & UNR20 SERIE | 2 -spindlig

  • Optionale Tiefbohr-Umrüstung erhältlich für zweispindlige Maschinen
  • Rüsten Sie um zwischen Reib- und Einlippenbohrmodus mit Gegenlauf
  • Der automatische Werkzeugrücklauf eliminiert manuellen Werkzeugeingriff


UNR12 SERIE & UNR20 SERIE | 4-spindlig

  • Werkstücktaktbank ermöglicht Einstückfluss und maximiert Spindelverfügbarkeit
  • Erhöhtes Produktionsvolumen und reduzierte Betriebszeit mit Robotervorbereitung



UNR Reibmaschinen

Drallziehmaschinen

Erzeugen spiralförmige Rillen entlang der Bohroberfläche unter extremer Kontrolle über Vorschub und Drallrate für ein präzises und gleichmäßiges Drallziehen der Läufe.

R SERIE Knopf-Drallziehen | 1 & 2-spindlig

  • Manuelle Werkstückspannung zur Werkstückausrichtung auf Maschinenmittelachse
  • Automatisierungsvorbereitung zur Integration in automatische Lauffertigungszelle


R25 SERIE Knopf-Drallziehen & Schneiden | 1-spindlig

  • CNC gesteuerte Servo-Drallziehmaschine erlauben es einzigartige Drallprofile zu erstellen
  • Sowohl Knopf- als auch Schneid-Werkzeugsysteme bieten Leistung und Kontrolle



Rifling-Maschinen der R-Serie

Automatisierungs-Zellsteuerung

Roboterzellen sind mit dem UNISIG Zell-Controller einfach zu bedienen und in Betrieb zu halten.

Alle Maschinendisplays und der Roboterstatus können auf einer Anzeige dargestellt werden.

Maschineneinrichtung, Automatisierungs-Wiederanlauf und Roboter-Fehlerbehebung sind menügesteuert und leicht verständlich.

Die Bedienung ist vereinfacht und visuell durch eine intuitive Benutzeroberfläche.

Maschinenkonnektivität

  • Ethernet-Kommunikation
  • MT Connect Industry 4.0
  • Ferndiagnose

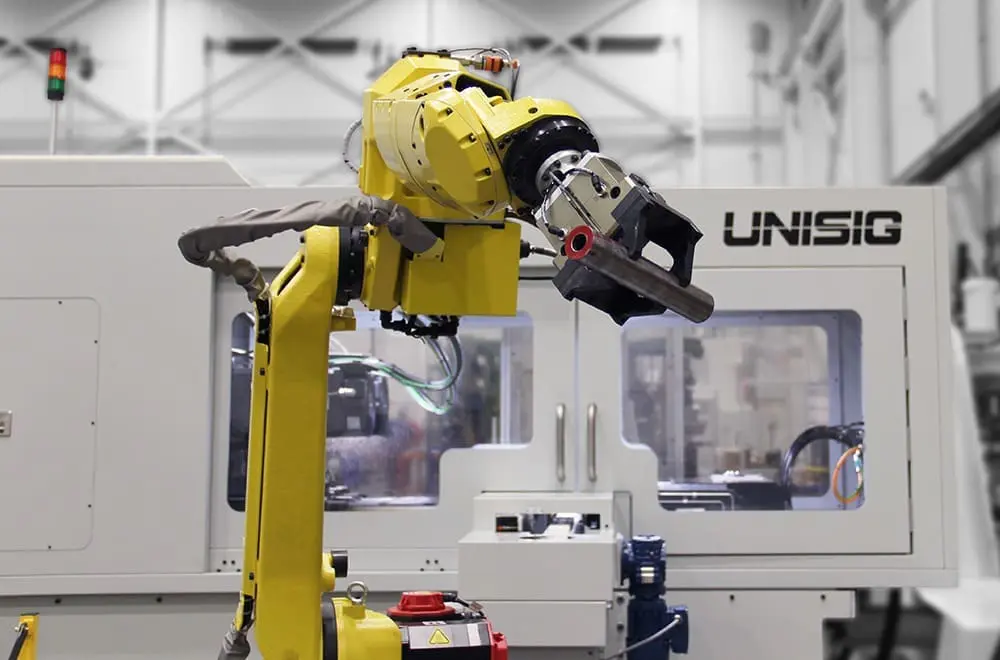

Auftragsbezogen konfigurierte Produktionszellen

Spezielle Automatisierung
UNISIGs Fertigungstechnologie kann mit spezieller Automatisierung konfiguriert werden, einschließlich kundenspezifischer Feeder und Lader, die für Produktion, Anwendung, Budget und Anlagenanforderungen optimiert sind..

Flintenläufe
UNISIGs Mehrspindel-Tiefbohr- und Reibmaschinen können eingesetzt werden um Schrotflintenläufe von außergewöhnlicher Qualität herzustellen. Automatisierung und moderne Fertigungstechnik erhöht Produktionsraten und senkt Kosten gegenüber der Nutzung von Altanlagen.

Verschlussgehäusefertigung
Hochleistungs-Wendeplattenschneidwerkzeuge und leistungsfähige Bohrspindeln, für maximale Penetrationsraten, erlauben ganz neue Fertigungsziele. Modernisieren Sie ihre Produktion mit Mehrspindelmaschinen und automatischen Ladesystemen..

Pistolenlauf-Fertigung
Die Fertigung von Pistolenläufen aus gebohrten, geriebenen und gezogenen Rohlingen, schafft Automatisierungsmöglichkeiten mit Standard-CNC-Dreh- und Fräsmaschinen bis zum fertigen Zustand..

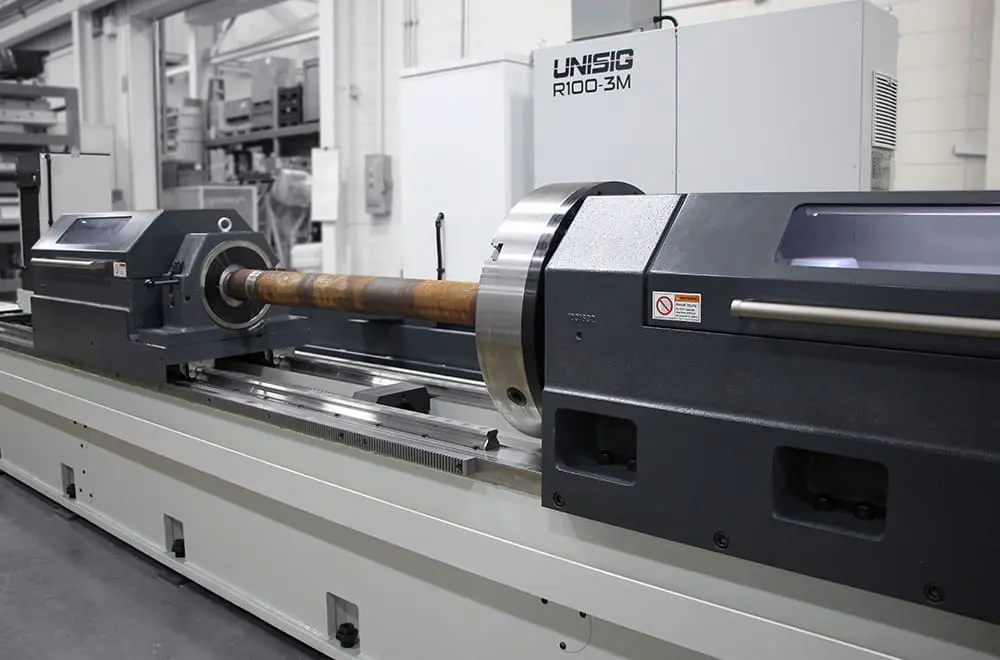

Lösungen für mittel- und großkalibrige Läufe

UNISIGs Mittelkaliberlösungen setzen auf Tiefbohrmaschinen der UNI-Serie mit Gegenlauf, in Kombination mit einer R25 oder R50 Drallziehmaschine.

Unsere Großkaliberlösungen auf die bewährten Tiefbohrmaschinen der B-Serie für Bohren und Bohrungsbearbeitung und eine R100 oder R200 CNC-Drallziehmaschine.

UNISIG verfügt über die Erfahrung und Standardmaschinen, um Läufe mit einem Kaliber von über 155 mm und Längen von über 10 m herzustellen.

Sprechen Sie mit uns um Ihre Verteidigungsprojekte.
