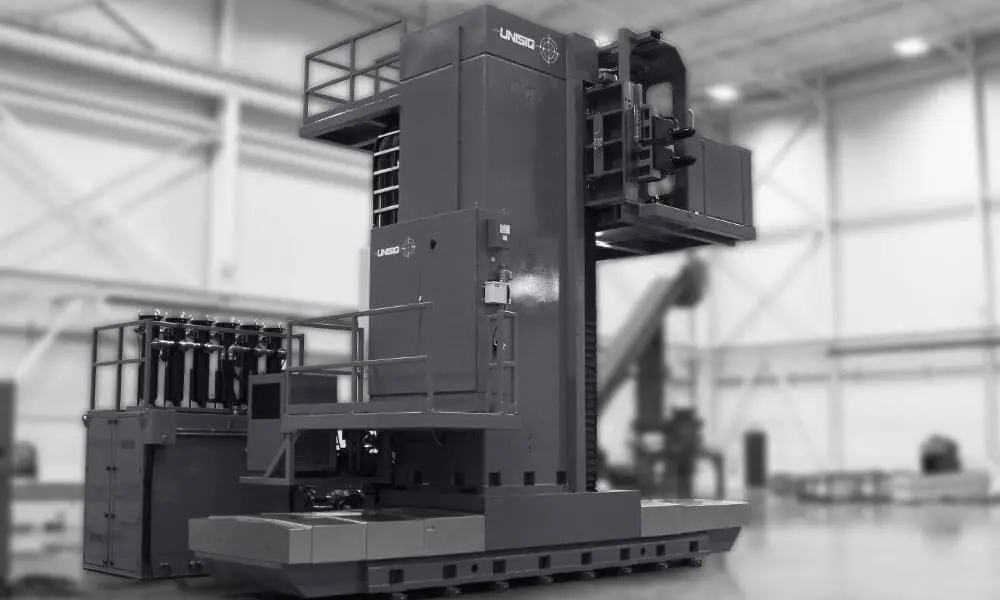

USC-TS-Serie für Wärmetauscher
Für Hersteller von Rohrböden die Tausende von Präzisionsbohrungen in extrem großen, hochwertigen Werkstücken benötigen, gibt es keinen Spielraum für Fehler. Die USC-TS-Rohrboden-Tiefbohrmaschinen verwenden Mehrspindelkonfigurationen und programmierbare Positionierung, um Wärmetauscher-Rohrböden zuverlässig zu bohren. Genaues Bohren in schnellen Zyklen ermöglicht es Fertigern, mehr Bohrungen mit verbesserter Genauigkeit und ohne Risiko zu setzten.

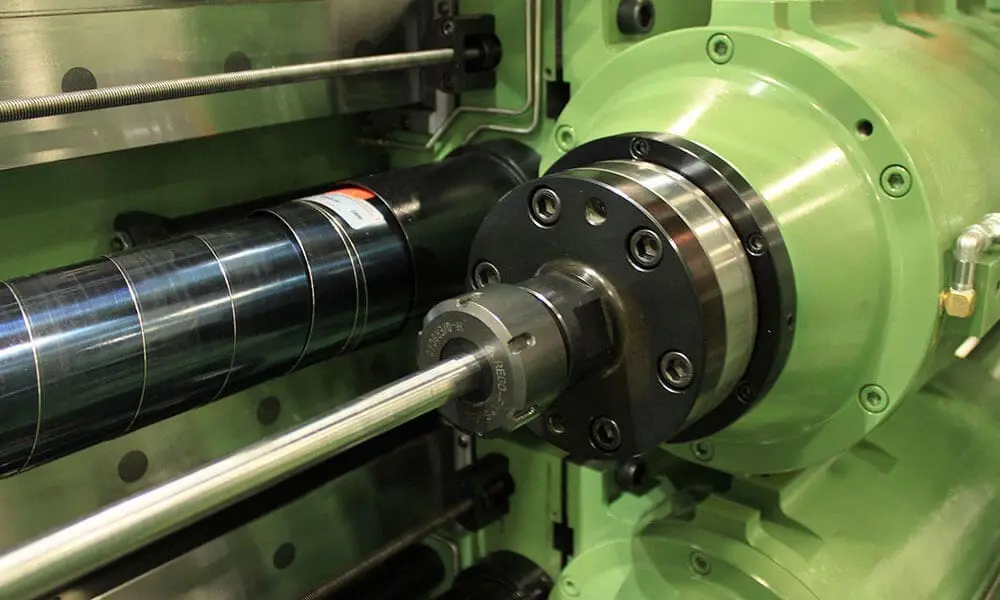

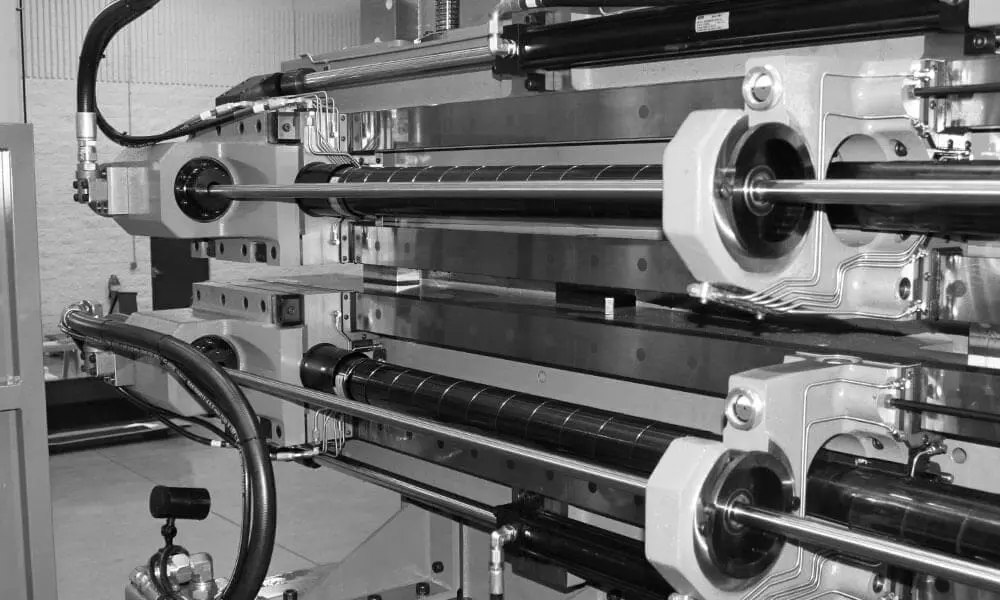

Die USC-TS Maschinen basieren auf den bewährten USC-Fahrständermaschinen, die für die spezifischen Anforderungen der Rohrbodenindustrie entwickelt wurden. Die Maschinen haben eine praktisch unbegrenzte Gewichtskapazität, extrem große Verfahrwege und eine hohe Effizienz beim BTA- und ELB-Bohren, alles auf einer starren Maschinenbasis und mit Fahrständer. Die Spindeln sind unabhängig und in 2-, 3- oder 5-Spindel-Konfiguration erhältlich, um den spezifischen Anforderungen der Anwendung gerecht zu werden.
| Beschreibung | USC-TS32 | USC-TS50 | USC-TS65 |
|---|---|---|---|
| ELB-Vollbohrdurchmesser | 8 – 32 mm | 8 – 50 mm | — |
| BTA-Vollbohrdurchmesser | 12,7 – 32 mm | 12,7 – 50 mm | 12,7 – 65 mm |
| Spindelanzahl | 2, 3 oder 5 | 2, 3 oder 5 | 2 oder 3 |
| Nominale Bohrtiefe | 750 mm | 1000 mm | 1000 mm |
| X-Achsen-Fahrweg (je nach Ausführung) | 3-10 m | 3-10 m | 3-10 m |
| Y-Achsen-Fahrweg (je nach Ausführung) | 2,5 – 5 m | 2,5 – 5 m | 2,5 – 5 m |
| Beschreibung | USC-TS32 | USC-TS50 | USC-TS65 |
|---|---|---|---|
| ELB-Vollbohrdurchmesser | 0,3 – 1,26 in | 0,3 – 2,0 in | — |
| BTA-Vollbohrdurchmesser | 0,5 – 1,26 in | 0,5 – 2,0 in | 12,7 – 65 mm |
| Spindelanzahl | 2, 3 oder 5 | 2, 3 oder 5 | 2 oder 3 |
| Nominale Bohrtiefe | 30 in | 40 in | 40 in |
| X-Achsen-Verfahrweg (je nach Ausführung) | 10 – 32,8 ft | 10 – 32,8 ft | 10 – 32,8 ft |
| Y-Achsen-Verfahrweg (je nach Ausführung) | 8 – 16,4 ft | 8 – 16,4 ft | 8 – 16,4 ft |
