BTA-Werkzeuge
BTA-Tiefbohrwerkzeuge werden für Bohrdurchmesser von 12 mm [0,47 in] Durchmesser und größer eingesetzt. Diese BTA-Werkzeuge werden von weltweit führenden Schneidwerkzeugherstellern bereitgestellt und in UNISIG-Tiefbohrmaschinen integriert, um die Leistungs- und Produktionsziele der Kunden zu erreichen. Komplexe Projekte werden mit reduziertem Risiko zuverlässig abgewickelt.
UNISIG arbeitet mit allen großen Herstellern von Tiefbohrwerkzeugen zusammen, um optimale Lösungen für unsere Kunden auszuwählen und anzubieten. BTA-Werkzeuge werden mit UNISIG-Tiefbohrsystemen in Projekten mit Prozesskooperation, schlüsselfertigen Systemen sowie Bohrservice und Tests in unserem Technologiezentrum bereitgestellt. BTA-Bohrwerkzeuge werden ansonsten auf der Grundlage unserer umfangreichen technischen und praktischen Erfahrung mit Werkzeugen und Anwendungen und unserer guten Beziehungen auf technischer Ebene mit BTA-Werkzeugherstellern empfohlen.
Finden BTA Bohrwerkzeuge
BTA Bohrwerkzeuge
BTA-Bohrwerkzeuge erzeugen tiefe Bohrungen in Metall, wobei unter hohem Druck stehendes Kühlmittel extern zugeführt wird. Beim BTA-Bohren wird Hochdruck-Kühlmittel durch den Raum zwischen der fertigen Bohrung und der Außenseite des Werkzeugs eingeführt, und die Späne werden durch das Werkzeug, das Bohrrohr und die Maschinenspindel abgeführt.
BTA Tiefbohrwerkzeuge erreichen üblicherweise 3-5 mal höhere Vorschubraten als Einlippenbohrwerkzeuge.
Klicken Sie hier, um mehr über das BTA-Bohrverfahren zu erfahren.
BTA Bohrer sind als gelötete Werkzeuge als auch als Werkzeuge mit Wechselschneiden erhältlich, bei denen dann nur die Hartmetallschneiden getauscht werden müssen.
Gelöte BTA-Werkzeuge
Gelöte BTA-Bohrwerkzeuge sind Einwegwerkzeuge, die sich zum Einbringen tiefer Bohrungen mit relativ kleinerem Durchmesser eignen.
12 – 65 mm [0 .47 – 2.56 in]
Für Vollbohren
Externe Kühlmittelzufuhr
Indexierbare BTA-Tools
BTA-Bohrwerkzeuge mit Schneidplatten verwenden Hartmetalleinsätze, die während des Metallschneidprozesses verschleißen. Sie werden dann einfach am Werkzeuggrundkörpers ausgetauscht.
25 – 630 mm [0 .93 – 24.8 in]
Für Vollbohren
Externe Kühlmittelzufuhr
Weitere Werkzeuge für den Einsatz auf BTA-Maschinen
Neben den Vollbohrwerkzeugen können weitere Werkzeuge auf BTA-Tiefbohrmaschinen eingesetzt werden um spezifische Bohrungseigenschaften oder strenge Toleranzen zu erreichen.
Aufbohrwerkzeuge
Aufbohrwerkzeuge werden zur Aufweiten bestehender Bohrungen verwendet, die entweder gebohrt oder gegossen werden. Das Aufbohren wird im Allgemeinen so konfiguriert, dass eine fertige Bohrung auf Geradheit hin vorgebohrt wird, wobei Führungsleisten eingesetzt verwendet werden, die durch die vorhandene Bohrung unterstützt werden. Es kann auch so konfiguriert werden, dass es strenge Anforderungen an die Konzentrizität erfüllt, wobei der Durchmesser der Vorbohrung als Führung verwendet wird. Dieses Verfahren ist mit Mehrschneiden-Aufbohrwerkzeugen für einen hohen Materialabtrag geeignet.
20 – 630 mm [0 .79 – 24.8 in]
Vergrößert vorhandene Bohrungen
Externe Kühlmittelzufuhr
Zieh-Aufbohrwerkzeuge
Zieh-Aufbohren ist eine besondere Art des Aufbohrens, in der das Werkzeug durch die bestehende Bohrung gezogen wird. Das Bohrrohr unter Spannung sorgt hierbei für außergewöhnlich niedrige Geradheitstoleranzen durch exakte Führung des Werkzeugs auf der Maschinenachse. Ziehaufbohren kann aber auch zur Beibehaltung gleichmäßiger Wandstärken eingesetzt werden durch Führung in der vorhandenen Bohrung.
20 – 630 mm [0 .79 – 24.8 in]
Verbessert Geradheit vorhandene Bohrungen
Externe Kühlmittelzufuhr

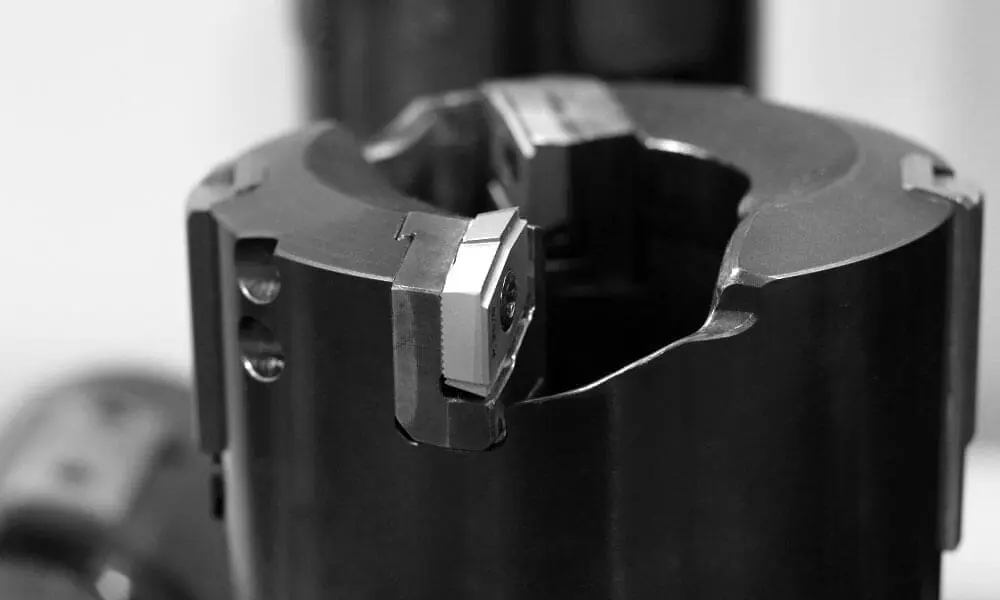

Kernbohrwerkzeuge
Kernbohrwerkzeuge werden eingesetzt, um eine Bohrung in Vollmaterial einzubringen, indem nur ein Ring unter Belassung eines Materialkernes herausgeschnitten wird. Kernbohren ermöglicht das Einbringen größerer Bohrdurchmesser mit weniger aufgewendeter Maschinenleistung, zudem wird der Materialkern häufig für andere Produkte weiterverwendet.
20 – 500 mm [0 .79 – 20.0 in]
Für größere Bohrungen in Vollmaterial, beläßt wiederverwendbaren Materialkern
Externe Kühlmittelzufuhr
Schäl- und Glattwalzwerkzeuge
Schälen und Glattwalzen ist eine Kombioperation die zwei Bearbeitungsschritte in einen Arbeitsdurchgang für die Fertigbearbeitung von Hydraulikzylindern vereint. Das Schälwerkzeug kann hierbei vereinfacht als eine Art schwimmendes Reibwerkzeug gesehen werden, das mehrfache Schneidplatten über den Umfang für eine schnelle Zerspanung und perfekte Rundheit einsetzt. Das Glattwalzen ist ein Prozeß der Kaltumformung. Erhöhungen werden weggedrückt, Täler aufgefüllt für eine perfekte, hochglänzende Oberfläche.
20 – 500 mm [0 .79 – 20.0 in]
Oberflächenbearbeitung vorhandener Bohrung für extrem hohe Oberflächenanforderungen
Externe Kühlmittelzufuhr
Bodenformwerkzeuge
Bodenformwerkzeuge werden eingesetzt, um in den Bohrgrund einer Blindbohrung ein bestimmtes Profil einzubringen. Diese Werkzeuge sind besondere Ausgestaltung der Formwerkzeuge die auf Tiefbohrmaschinen eingesetzt werden. Bodenformwerkzeuge werden mithilfe von Führungsleisten in der vorhandenen Bohrung geführt um extrem strenge Toleranzanforderungen während dieses Prozesses einzuhalten. Übliche Formen sind Radien, Stufen sowie flache Böden und werden üblicherweise für Anwendungen in der Luft- und Raumfahrt benötigt.
20 – 500 mm [0 .79 – 20.0 in]
Werkzeuge erzeugen Profile am vorhandenen Bohrgrund
Externe Kühlmittelzufuhr
Auskammerwerkzeuge, Bottle-Boring
Auskammerwerkzeuge schaffen interne Profile innerhalb der Länge einer Bohrung. Das Schneidwerkzeug wird hierbei mit einer weiteren CNC-Achse auf der Tiefbohrmaschine aus- und eingefahren, um die gewünschte Kontur innerhalb des Werkstück zu erzeugen.
Spezielle Anwendung
Erstellt ein spezifisches Profil innerhalb einer vorhandenen Bohrung
Externe Kühlmittelzufuhr
Rohr-Fertigbearbeitung, Aufbohren großer Durchmesser
Die Fertigbearbeitung extrem großer Durchmesser erfordert speziell konfigurierte Aufbohrwerkzeuge und extreme Kühlmittelmengen. Diese Aufbohrwerkzeuge für große Durchmesser arbeiten im stoßenden Betrieb mit einer inneren Kühlmittelzufuhr, kombiniert mit BTA Einsatzschneiden.
300 – 1.200 mm [12 .0 – 48.0 in]
Spezielle Konfiguration für extrem große Durchmesser
Internes Kühlmittel
BTA-Werkzeuge sind Teil eines Gesamtsystems von Tiefbohrmaschinen und dem geeigneten Werkzeugzubehör.
