Typische Tiefbohranwendungen
Tiefbohrungen gibt es in einer Vielzahl von Anwendungen, sie kommen in fast jeder Branche vor, jede mit ihren eigenen strengen Anforderungen und einzigartigen Herausforderungen, von engen Toleranzen über harte Materialien bis hin zu hohen Produktionszielen.
Die folgenden Beispiele sind typische Anwendungen, Prozesse und Toleranzen, und obwohl es sich um symbolische Teilezeichnungen handelt, sind diese ein Hinweis darauf, was auf UNISIG Tiefbohrmaschinen mit ordnungsgemäßer Maschinenkonfiguration, Werkzeug- und Prozesskenntnissen möglich ist.
Klicken Sie auf jedes Bild, um es zu vergrößern.

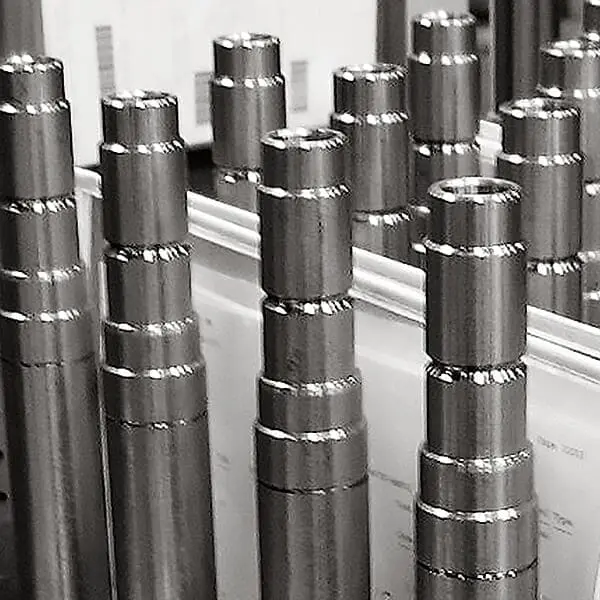

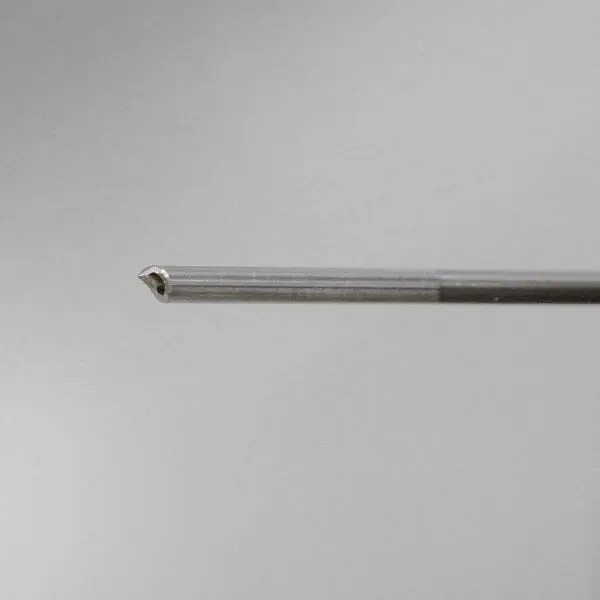

Kraftstoff- Einspritzkörper
Hochpräzise, großvolumige Teile erfordern mehrere Bohrungen bei extremen Toleranzen, die durch ein 3-Spindel-ELB-Tiefbohrzentrum mit Roboter- und Ladebandautomatisierung erreicht werden.
Operationen:
3-stufiges Einlippenbohren
Maschine:
UNISIG UNI6, 3-spindlig mit Automatisierung

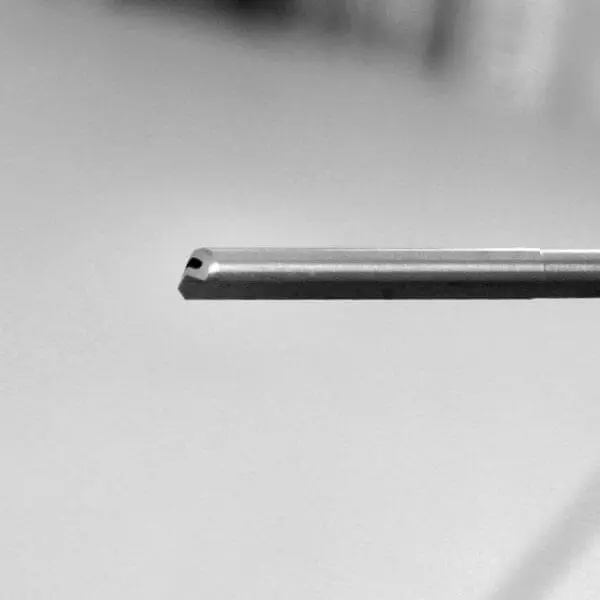

Commonrails für Dieselmotoren
Commonrails benötigen kleine gerade Bohrungen, die unter extrem hohem Kraftstoffdruck nicht versagen. Einlippenbohren ist in der Lage, Bohrungen zu erreichen, die diesen strengen Toleranzen entsprechen.
Operationen: Einlippenbohren
Maschine:
UNISIG UNI 4-spindlig
mit Automatisierung

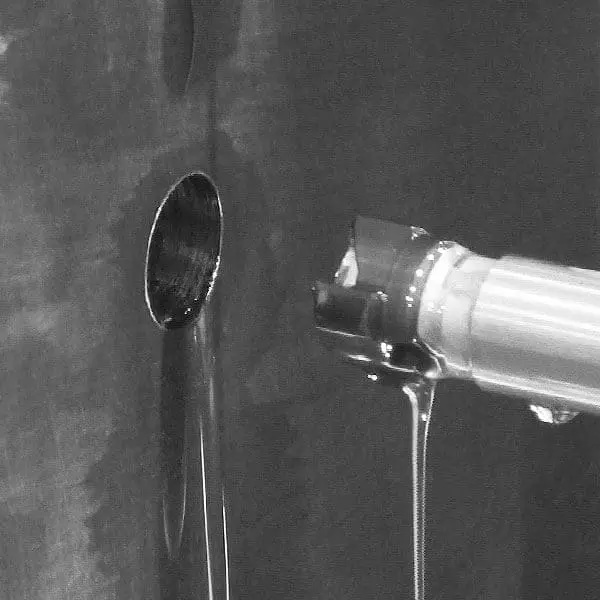

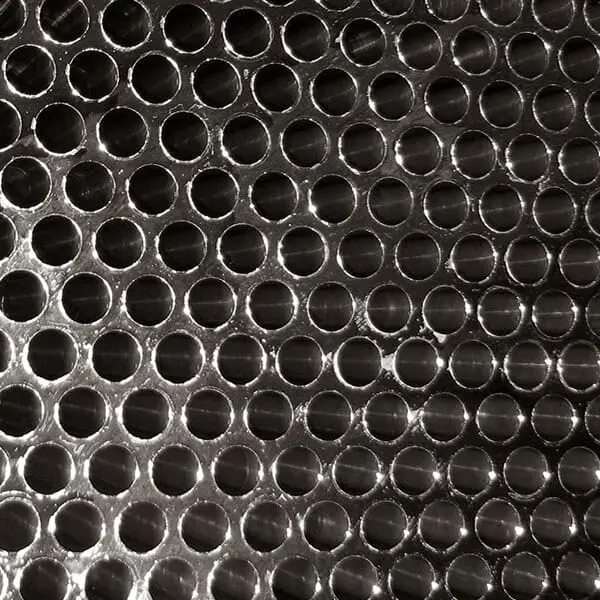

Wärmetauscher Rohrboden
Tausende von präzisen Bohrungen sind auf einer Mehrspindelrohr-Rohrbohrmaschine schnell und effizient produzierbar.
Operationen:
BTA Vollbohren mit mehreren Spindeln
2160 Bohrungen pro Werkstück
Maschine:
UNISIG USC-TS50

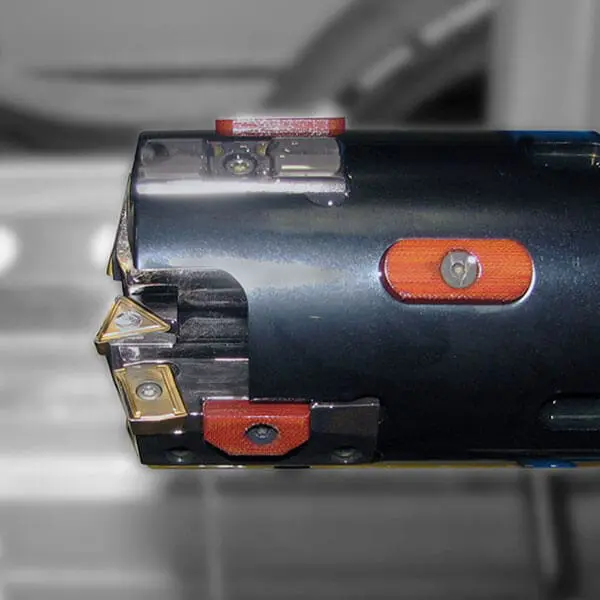

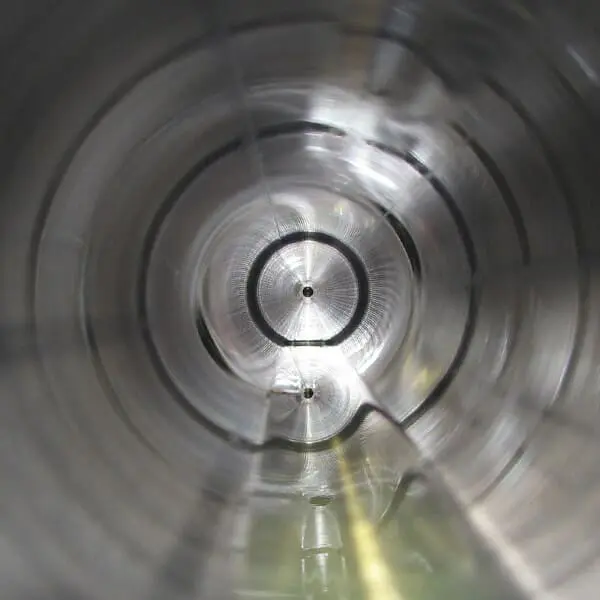

Flugzeugfahrwerke
Bohren- und Konturieren von Fahrwerkszylindern während gleichzeitig extreme Geradheitstoleranzen in hochfesten Legierungen eingehalten werden müssen.
Operationen:
BTA Vollbohren

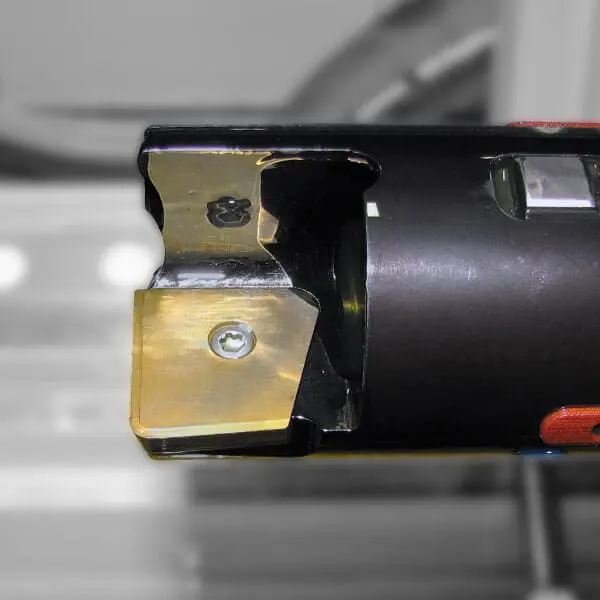

Bodenkonturformung

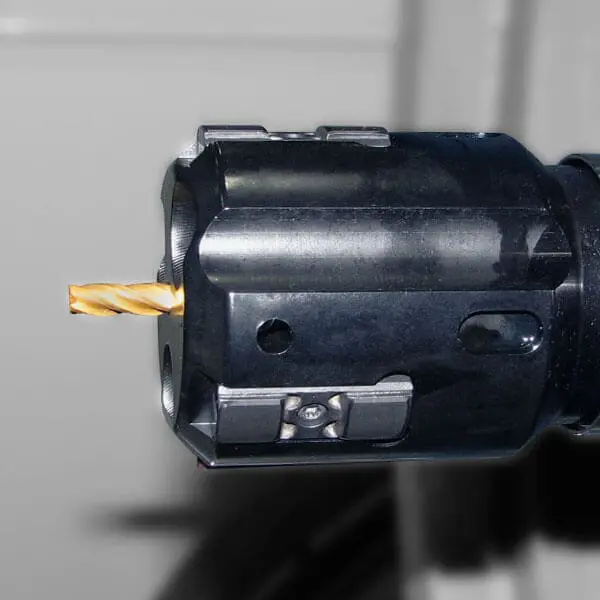

Zentrale Druckanschlussbohrung
Maschine:
UNISIG B500

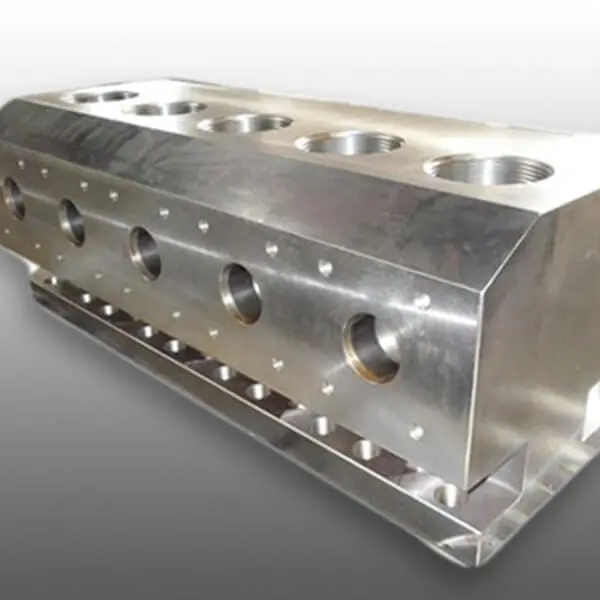

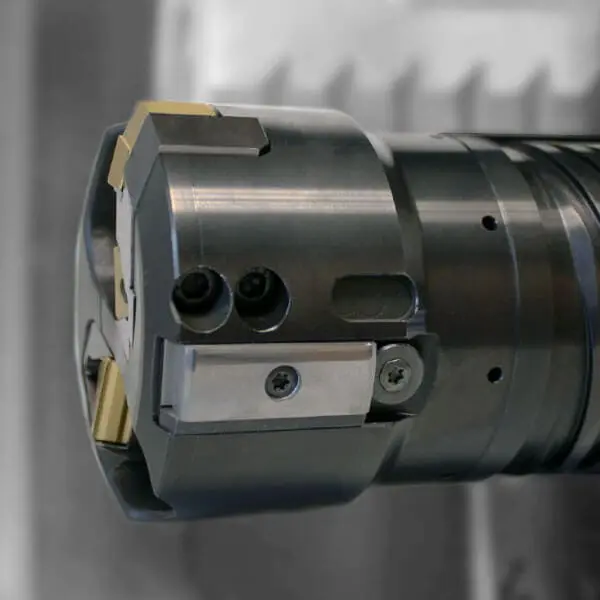

Fluidaggregate
Eine Reihe von Bohrungen werden in einem Stahlblock für hydraulische Fracking-Anlagen gebohrt. Ein schweres Werkstück und strenge Toleranzen erfordern leistungsfähige Maschinen und Werkzeuge.
Operationen:
BTA Vollbohren
Maschine:
UNISIG USC-100

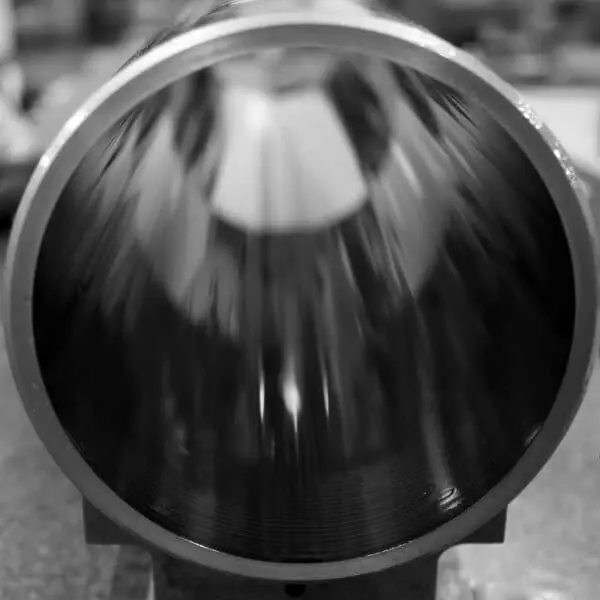

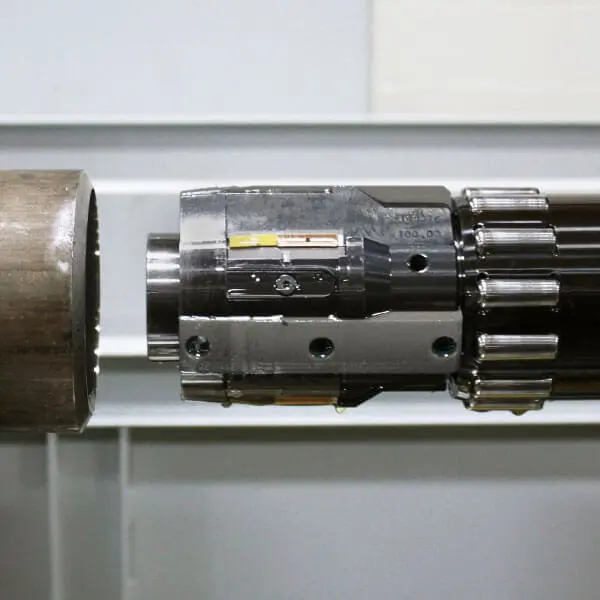

Hydraulikzylinder Innenbohrung
Finish einer vorhandenen Bohrung zu spiegelnder Oberflächengüte für überlegene Hydraulikzylinder.
Operationen:
Kombiniertes Schälen und Glattwalzen in einem Arbeitsgang, nachdem das Auge mit dem Werkstück verschweißt wurde
Maschine:
UNISIG S600
Ölfeldexplorationsausrüstung
Erzeugen Sie Bohrungen in extremen Tiefen-zu-Durchmesser-Verhältnissen in langen Werkstücken, ohne die Genauigkeit bei Rundheit oder Wandstärke zu beeinträchtigen.
Operationen:
Ziehaufbohren mit Bohrohr unter Spannung
Glattwalzen zur Oberflächenkonditionierung
Maschine:
UNISIG B600

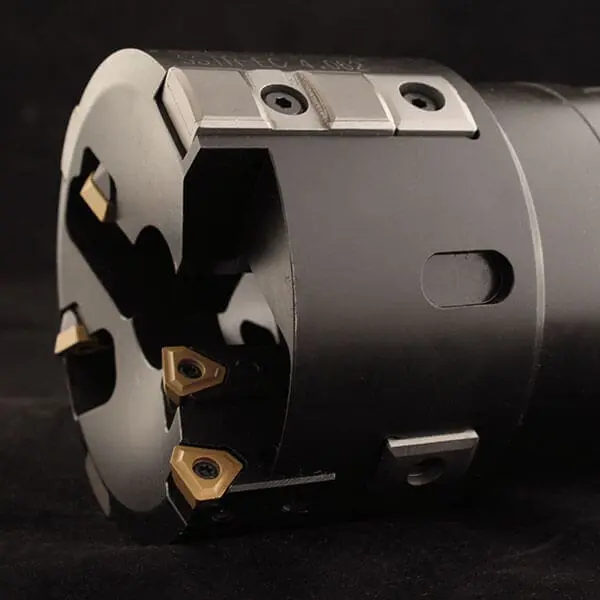

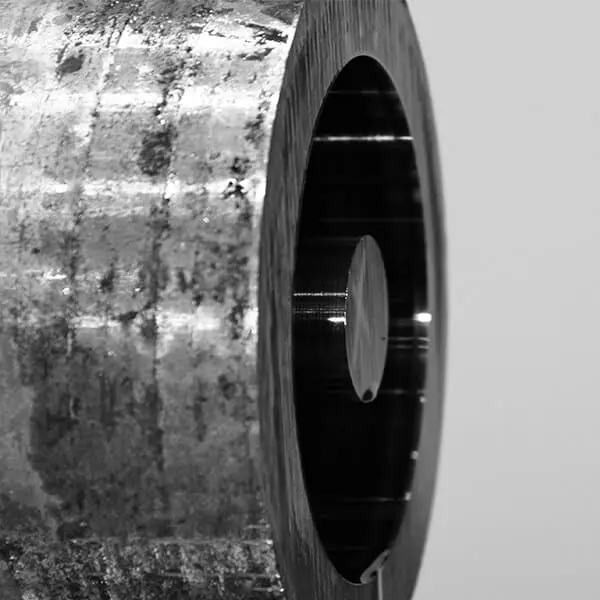

Ölfeld-Bohrloch-Exploration
Kernbohren in extremen Tiefen-zu-Durchmesser-Verhältnissen in langen Werkstücken ohne Einbußen bei Rundheit oder Wandstärke.
Operationen:
Kernbohren im Vollmaterial wobei ein
wiederverwendbarer Kern verbleibt
Maschine:
UNISIG B850
