BTA Werkzeugzubehör

Das BTA-Werkzeugzubehör umfasst Komponenten wie Werkzeugaufnahme, Schwingungsdämpfung und Bohrbuchsensysteme und unterstützt das Werkzeug in einem Tiefbohrmaschinensystemen für präzises Bohren und effiziente Produktion.

BTA-Werkzeugzubehör wird nach der gewünschten Bohrungsgröße ausgewählt und kann für effizientes Einrichten und Größenwechsel einfach in der Maschine ausgewechselt werden.

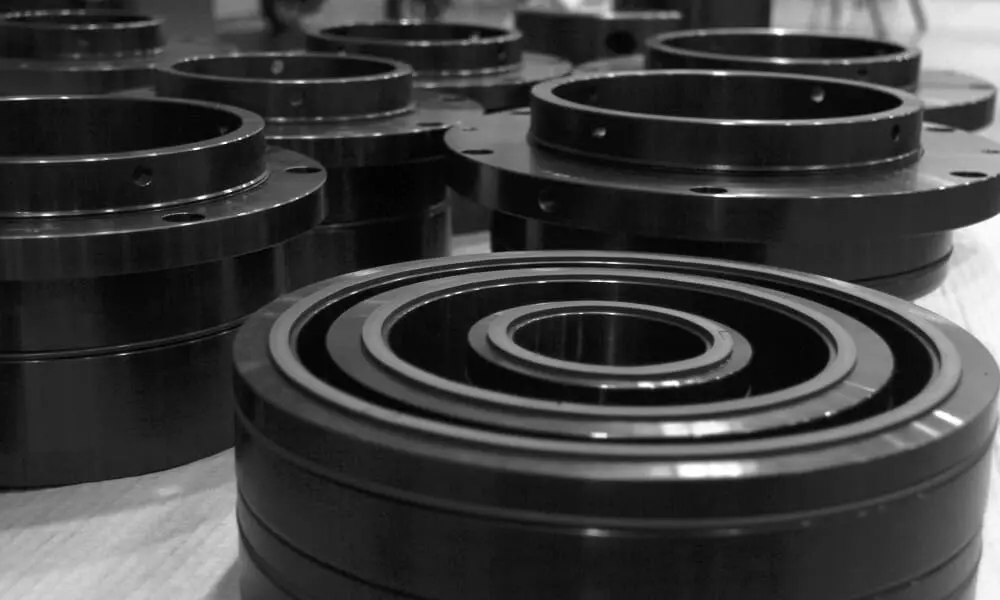

Dauerhaftes Werkzeugzubehör wird im UNISIG-Werk nach ISO- und DIN-Normen und unter Verwendung von hochwertigen Lagern entwickelt und hergestellt. Für einzigartige Anwendungen sind auch kundenspezifische Produkte erhältlich. Das Werkzeugzubrhör kann als Teil eines Maschinensystempakets oder als einzelne Komponenten angeboten werden.

Einige Maschinenmodelle sind mit Umrüstmöglichkeit vom BTA zum ELB-System auf einer Maschine verfügbar.

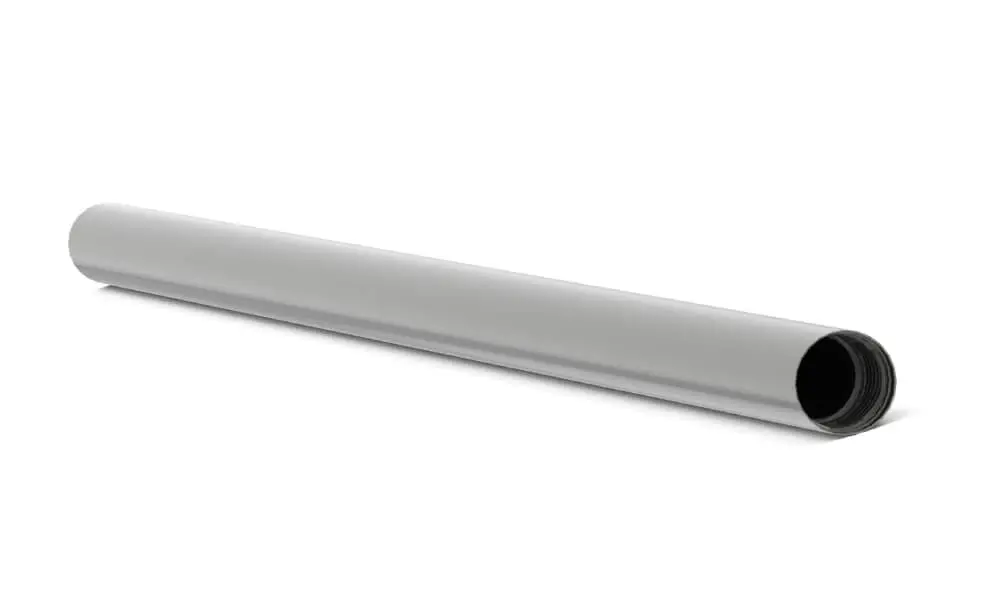

BTA Bohrrohre

BTA-Bohrrohre verbinden die Bohrköpfe sicher mit der Maschine für zuverlässiges BTA-Bohren. Bohrrohre sind in Standardgrößen und -verbindungsarten erhältlich.

Weitere Informationen >

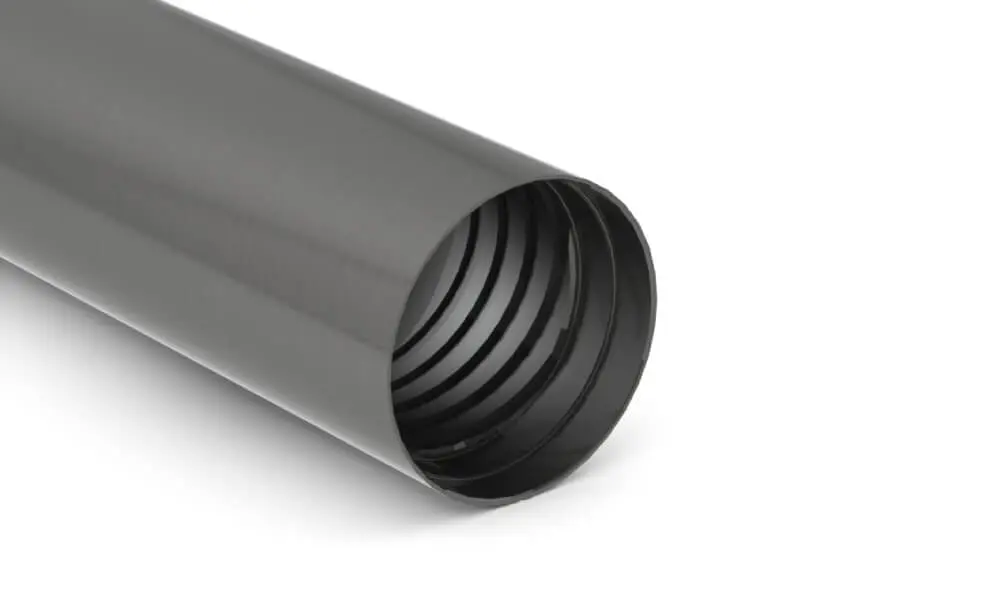

Bohrrohr-Anschlüsse

Die Bohrrohre sind mit 4-gängigem Gewinde, 1-gängigem Gewinde oder Flanschanschlüssen erhältlich, um eine zuverlässige Standardkompatibilität sowie eine einfache Installation und einen schnellen Wechsel der BTA-Schneidwerkzeuge zu gewährleisten.

Weitere Informationen >

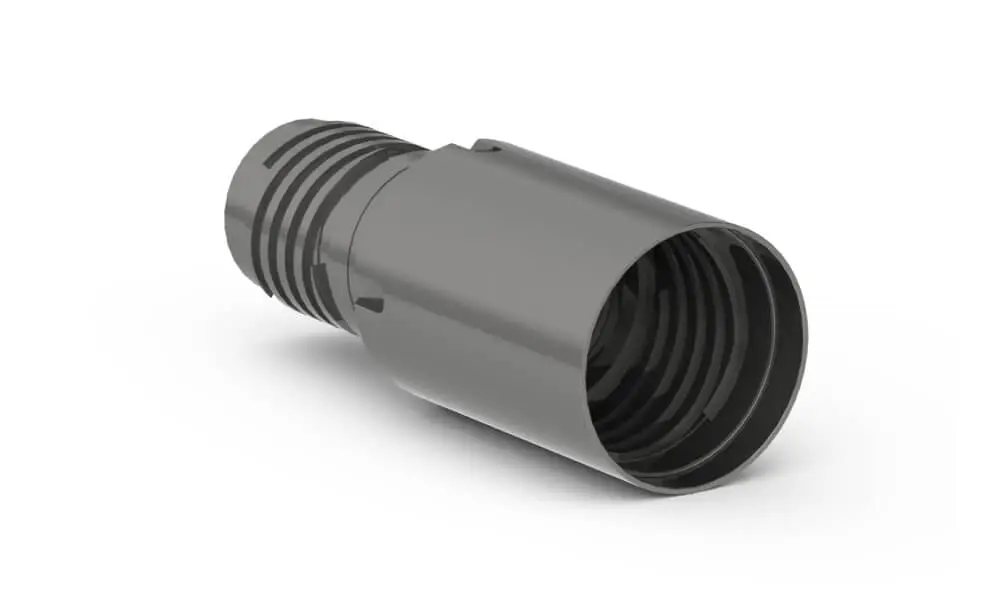

Größen- und Anschlußadapter

BTA Bohrrohrgrößen- oder Anschlußadapter ermöglichen den Einsatz eines Bohrrohrs und Zubehörsatzes mit einem erweiterten Spektrum von Bohrköpfen.

Weitere Informationen >

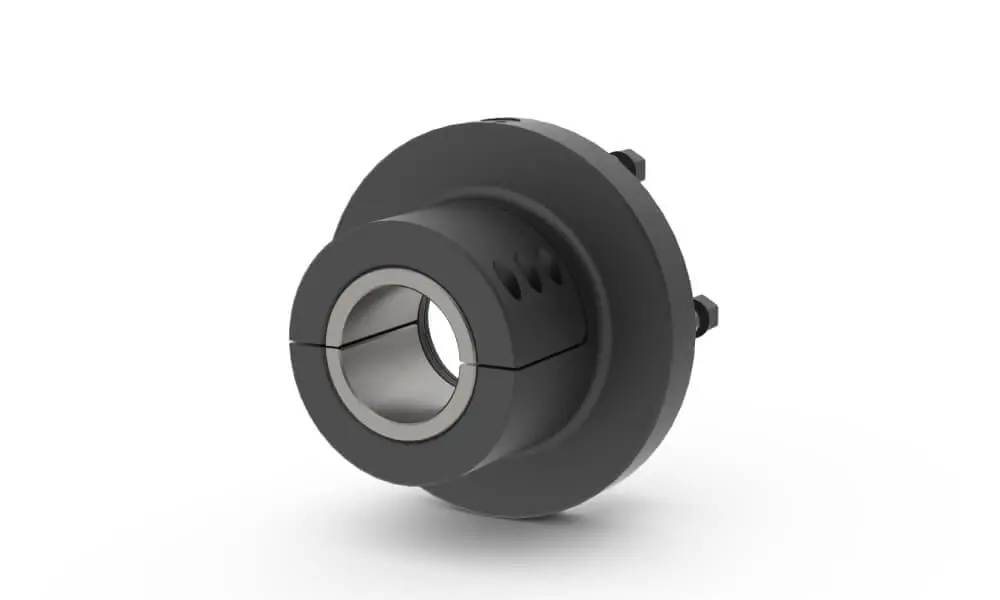

Bohrrohrspannung

Halbschalenspannung

Drei Typen von Bohrrohrspannungen (Bajonett, Direktaufnahme oder über Adapter) sind verfügbar, um das Rohr mit der Bohrspindel zu verbinden und werden auf der Grundlage internationaler Aufnahmestandards ausgewählt.

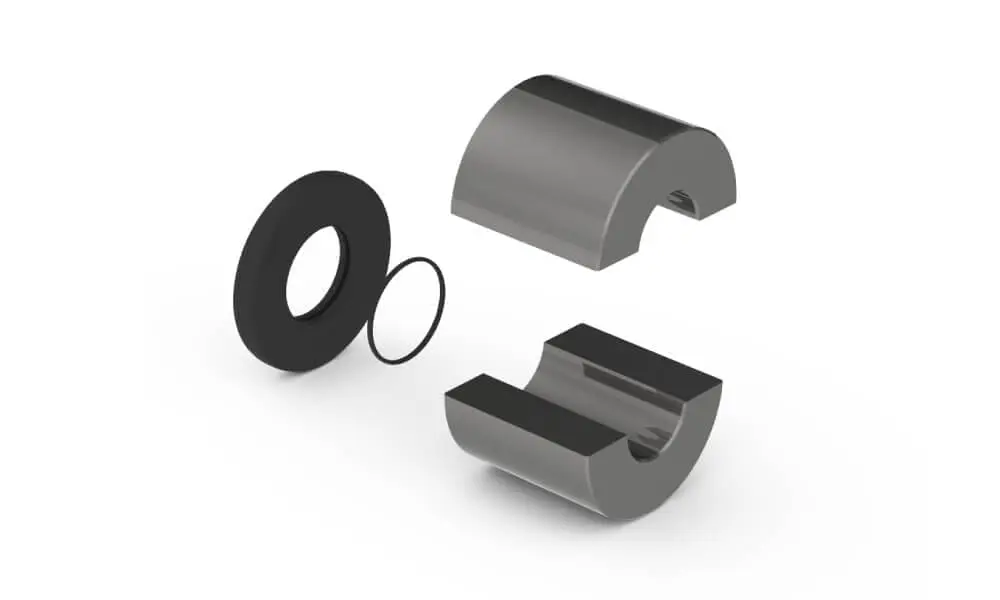

Halbschaleneinsätze und Abdichtung

Halbschaleneinsätze und Abdichtungen erlauben die Aufnahme verschiedenster Bohrrohrdurchmesser in eine Halbschalenspannung. Es stehen verschiedene Halbschalenspannungen zu Verfügung für beste Anpassung, je nach Maschinengröße.

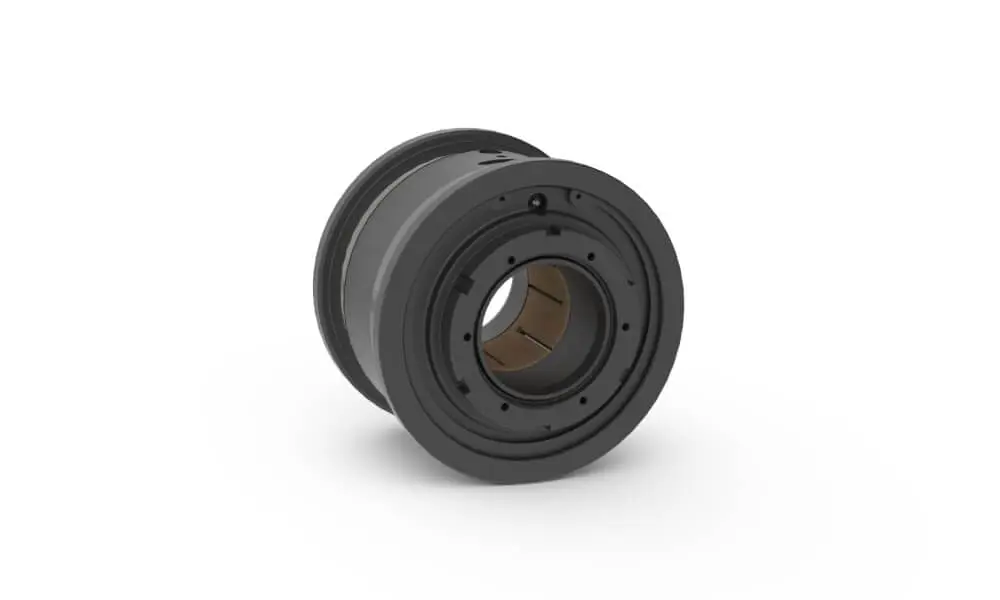

Schwingungsdämpferkartuschen

Standard- oder mechanische Dämpfer

Schwingungsdämpfer stabilisieren BTA Werkzeuge, um Vibrationen zu reduzieren, während Sie für einen sanften Rundlauf für optimale Bohrungen sorgen. Standard-Dämpfer verwenden eine konische Spannzange und werden als kostengünstige Lösung über eine Kontermutter gespannt. Mechanische Dämpfer verwenden hingegen eine zylindrische Spannzange und Halter und ermöglichen feinste Anpassungen während des Bohrprozesses.

Reduzierungen für Schwingungsdämpfer

Reduzierungen für die Standard- aufnahmegrößen der Schwingungsdämpferschlitten können Schwingungs- dämpferkartuschen anderer Größe aufnehmen.

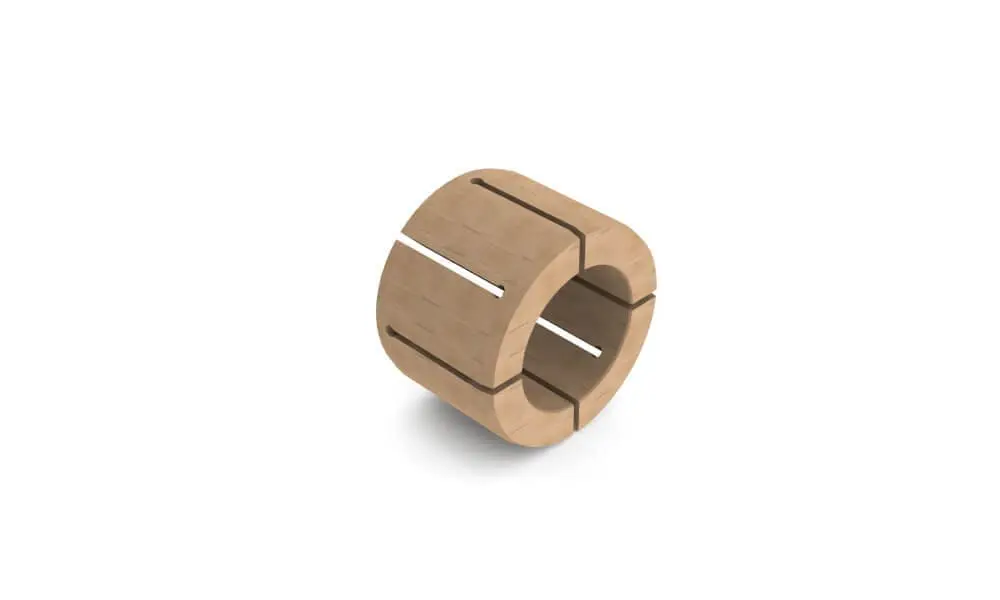

Konische oder zylindrische Spannzangen

Die Spannzangen werden je nach Bohrrohrdurchmesser in die Schwingungsdämpferkartuschen eingesetzt. Sie bestehen aus einem besonderen Material, das Beschädigungen des Bohrrohrs verhindert.

Konische Spannzangen werden in Standarddämpfern und zylindrische Spannzangen in hydraulischen Dämpfern verwendet.

BOZA-System

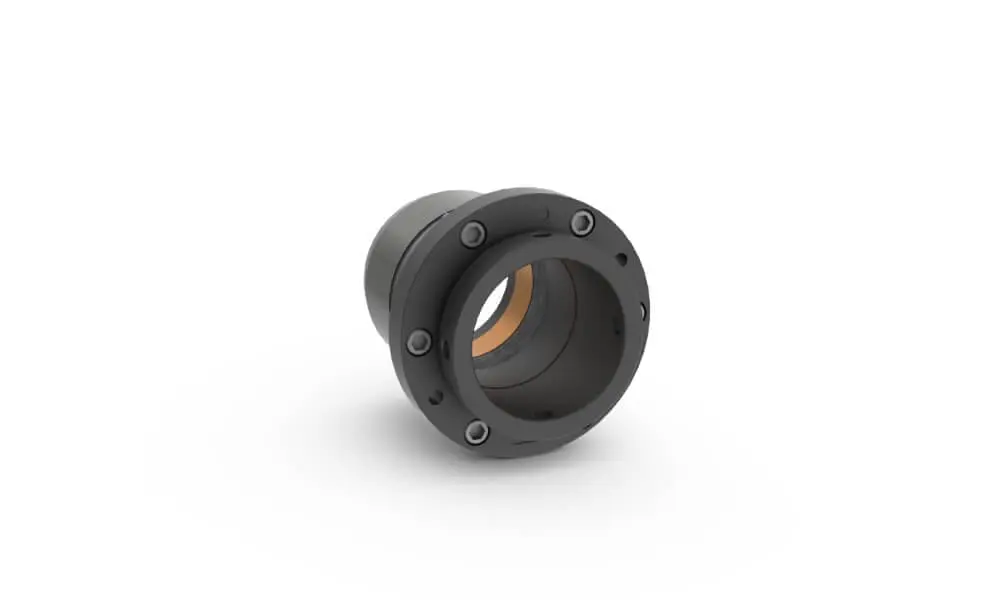

Stopfbuchsenpackungen

Die Stopfbuchsenpackungen sitzen in der BOZA-Baugruppe, führen das Bohrrohr und dichten das Kühlmittel rund um das Bohrrohr ab.

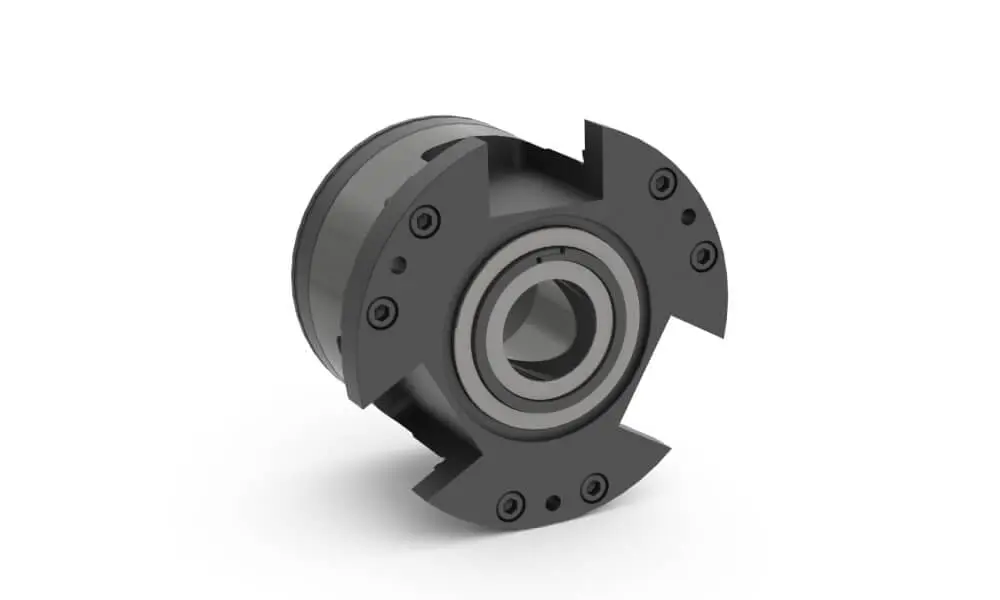

Grundbohrbuchsenhalter

Die Grundbohrbuchsenhalter passen in den Aufnahmedurchmesser des Werkstückbackenfutters oder Spannkonus an der BOZA-Baugruppe und nehmen die Bohrbuchsen auf. Die verschleißenden Bohrbuchsen müssen auf den jeweiligen Bohrdurchmesser abgestimmt sein und führen das Bohrwerkzeug punktgenau ins Werkstückmaterial ohne dass eine Pilotbohrung benötigt wird.

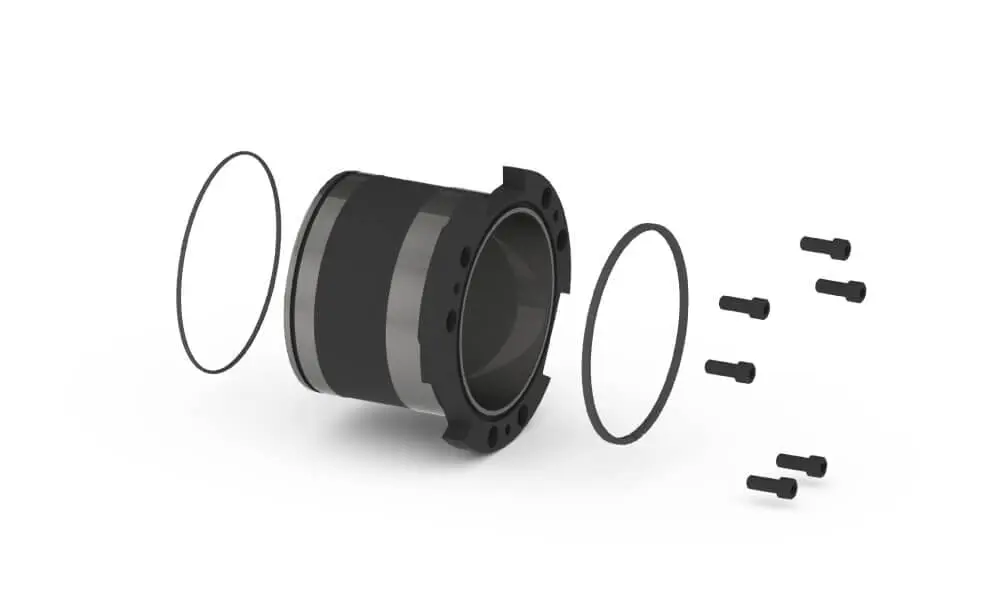

Bohrbuchsensystem

Das BTA-Buchsensystem umfasst die Bohrbuchsen, Dichtungen und optionale Reduzierungen, um das Werkzeug an der perfekten Stelle in das Werkstückmaterial zu führen. Die Bohrbuchsen sind in metrischen und zölligen Standard-Außenabmessungen erhältlich und können für jeden beliebigen Bohrungsdurchmesser hergestellt werden.

DAs BTA Werkzeugzubehör ist Teil eines Gesamtsystems von Tiefbohrmaschine und BTA Bohrwerkzeugen.
